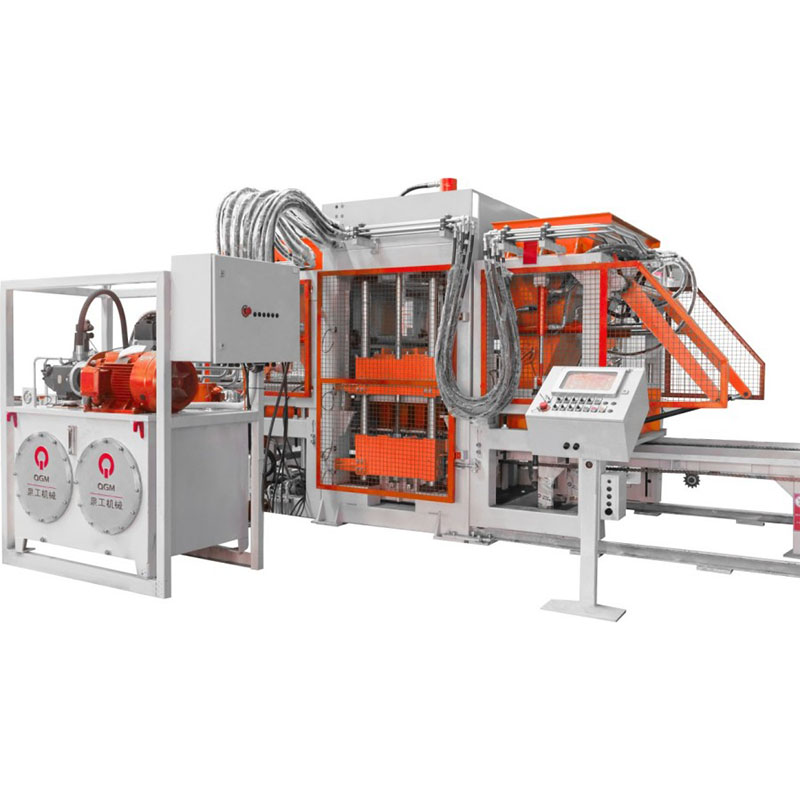

汎用性、モジュール性、システム化の設計原則に基づいて構築された QT10 は、コンポーネントの互換性を向上させ、メンテナンスを簡素化し、柔軟な生産構成をサポートする標準化されたモジュール構造を採用しています。機械、電気、油圧システムは調整された動作のために統合されており、国際的に認められたサプライヤーからのコンポーネントが装備されており、信頼性の高いパフォーマンスと長期的な動作安定性の確保に役立ちます。
QT10 自動ブロック製造機は、柔軟な金型構成と精密成形技術により、中空ブロック、標準コンクリートレンガ、高品質舗装ブロックなど、幅広いコンクリート製品を製造できます。自動コンクリートブロック生産のための効率的で多用途のソリューションを求めるメーカーに最適です。
| パレット仕様 | 1250×850mm |
| 造形エリア | 1150×800mm |
| 製品高さ | 50～200mm |
| 成形ブロック数 | 中空レンガ：10個/型（390×190×190mm） |
| 標準レンガ：54個/型（240x115x53mm） | |
| 舗装レンガ：35個/型（200x100x60） |

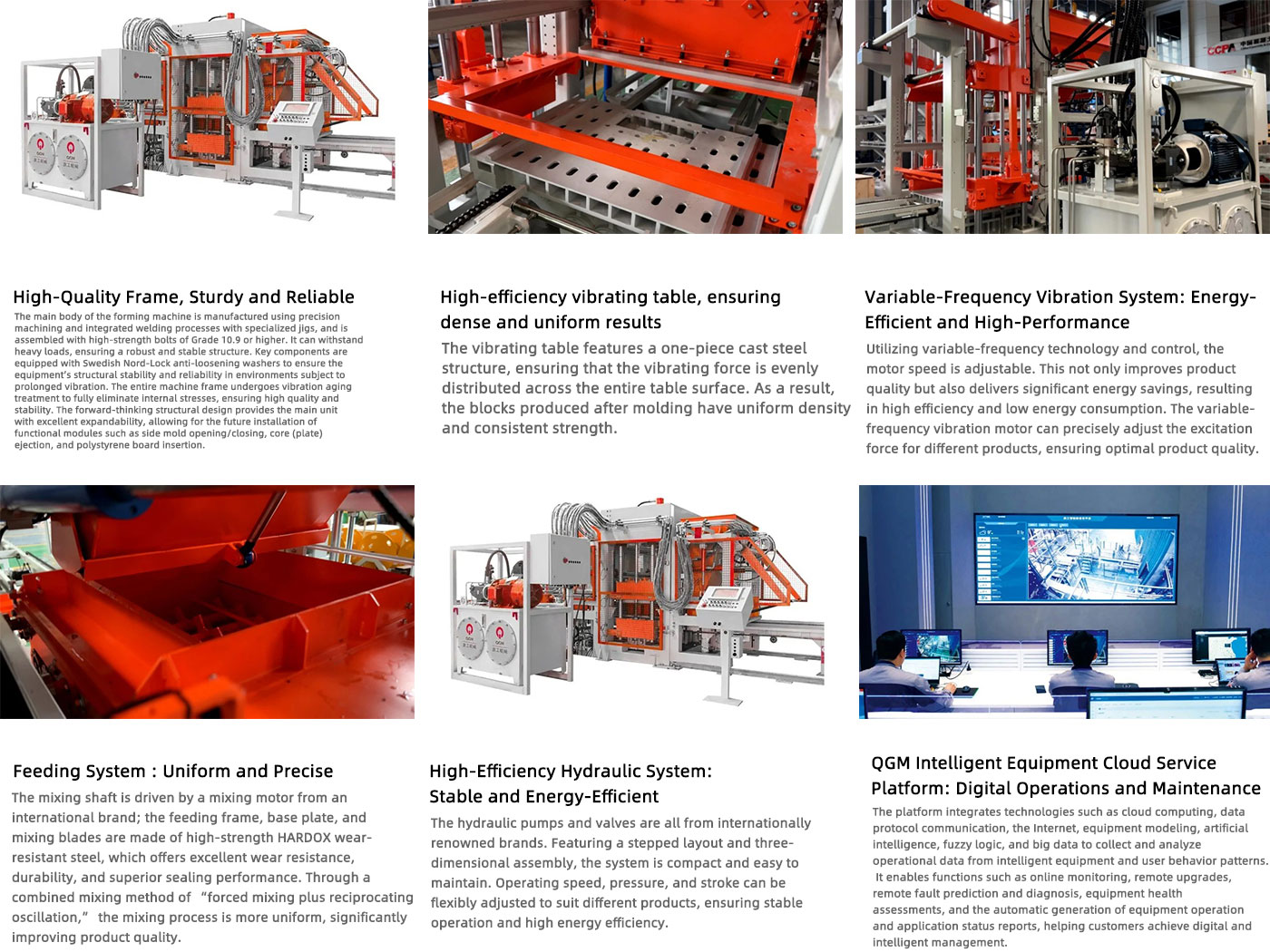

全自動ブロック製造機 QT10 は、精密機械加工と治具補助一体溶接による頑丈な機枠を備えています。重要な構造接続には高強度グレード 10.9 以上のボルトが使用されており、ブロック製造中の重荷重や継続的な振動に対する信頼性の高い耐性を提供します。
重要な締結ポイントにはノルトロック緩み止めワッシャーが装備されており、長時間の振動下でも接続の安定性を維持します。また、機械フレームには振動応力除去処理が施され、残留内部応力が軽減され、装置の耐用年数にわたる構造の安定性と寸法の一貫性が向上します。
モジュラーフレーム設計により、将来のシステムアップグレードにさらなる柔軟性が提供されます。生産要件に応じて、サイドモールドの開閉、コアまたはプレートの排出、ポリスチレンボードの挿入などのオプションモジュールをメインマシンに統合できます。
QT10 には、成形領域全体に安定した一貫した振動伝達を提供するように設計された一体型鋳鋼振動テーブルが装備されています。
最適化された振動テーブル構造は、成形プロセス中に加振力を均等に分散するのに役立ち、材料の均一な圧縮と一貫した製品密度を促進します。これにより、完成したコンクリートブロックの圧縮強度、寸法精度、表面品質がより安定します。
可変周波数振動システムにより、さまざまなコンクリート製品や混合特性に応じて振動周波数とモーター速度を調整できます。
このシステムは、成形サイクル中の加振力を正確に制御することで、さまざまなブロックの種類や生産要件に合わせて材料の圧縮を最適化するのに役立ちます。これにより、一定速度の振動動作と比較して不必要なエネルギー消費を削減しながら、成形の安定性が向上します。
調整可能な振動パラメータにより、QT10 は、材料組成や密度要件が異なるさまざまなコンクリート ブロック、中空ブロック、標準レンガ、舗装ブロックの製造に適しています。
QT10 供給システムは、ブロック成形プロセス中に安定した均一な材料分布を提供するように設計されています。混合シャフトは国際的に認められたモーターによって駆動され、フィードフレーム、ベースプレート、混合ブレードは高強度のHARDOX耐摩耗鋼で製造されており、耐摩耗性と使用耐久性が向上しています。
最適化されたシール構造により、動作中の材料の漏れが軽減されます。強制混合と往復振動を組み合わせた混合プロセスにより、材料の分布がより均一になり、型枠に入るコンクリート混合物の一貫性が向上します。
安定したブロック密度、寸法精度、および全体的な製品品質を達成するには、一貫した供給と材料分配が不可欠です。
QT10 油圧システムは、国際的に認められたメーカーの油圧ポンプとバルブを使用し、安定した動力伝達と正確な成形制御を実現します。
油圧コンポーネントはコンパクトな 3 次元レイアウトで配置されており、機械スペースの最適化に役立つと同時に、点検やメンテナンスに便利なアクセスを提供します。
動作速度、システム圧力、シリンダストロークなどの主要な油圧パラメータは、さまざまな製品タイプや成形要件に応じて調整できます。この柔軟な油圧制御により、安定した成形性能を維持しながら、エネルギー効率と生産適応性を向上させることができます。
QGM インテリジェント機器クラウド サービス プラットフォームは、自動ブロック製造機を動作ライフサイクル全体にわたって監視、診断、管理するためのデジタル ソリューションを提供します。クラウド コンピューティング、産業データ通信、機器モデリング、人工知能、ビッグデータ分析を統合することにより、このプラットフォームは機械稼働データを継続的に収集および分析し、機器のパフォーマンスと生産ステータスをより明確に把握できます。
リモート接続を通じて、オペレータとメンテナンス チームは、物理的にマシンの近くにいなくても、機器情報にアクセスし、動作状態を監視し、リモート システム アップグレードを実行し、潜在的な障害を特定できます。このプラットフォームは、インテリジェントな障害予測、機器の健全性評価、データベースの運用レポートもサポートしており、ユーザーが早期の段階でメンテナンスの必要性を特定し、予期せぬダウンタイムのリスクを軽減するのに役立ちます。
QGM クラウド プラットフォームは、リアルタイムの機器モニタリング、リモート診断、予知保全、デジタル機器管理を組み合わせることで、コンクリート製品メーカーがメンテナンス効率を向上させ、機器の可用性を最適化し、コンクリート ブロック生産業務のよりインテリジェントな管理を実現するのに役立ちます。
