ZN900-2C 全自動ブロック製造機

ZN900-2C には、最新の制御システムや自動診断システム、サーボ振動システムなど、いくつかの最先端のインテリジェント システムとデバイスも装備されています。

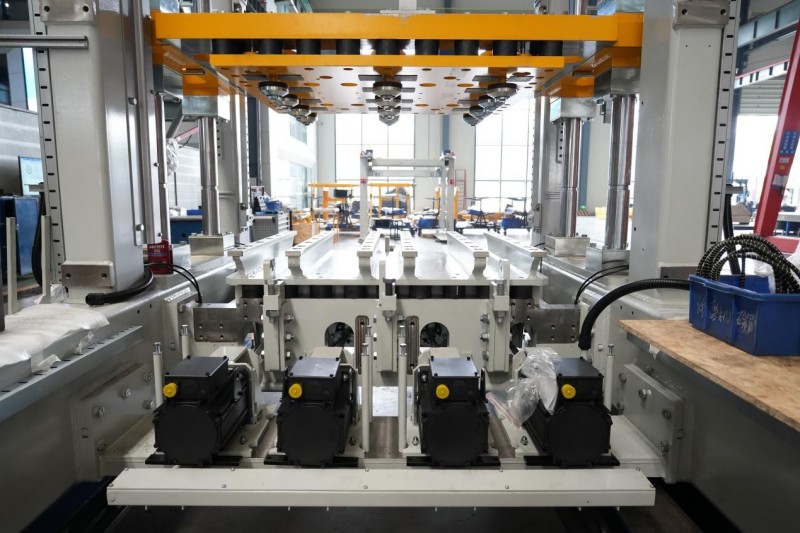

1. ゼニス「ウルトラダイナミック」4 軸サーボ振動 (オプション)
Zenith Ultra-Dynamic システムは、ブロック製造機で使用される最新の高品質振動テクノロジーです。柔軟な調整機能を確保しながら、極めて短い応答時間内で正確な振幅制御を可能にします。サーボ駆動システムは高いダイナミクスを実現し、金型の充填と生産サイクル時間を改善します。振幅と周波数の両方を迅速かつ正確に制御できます。

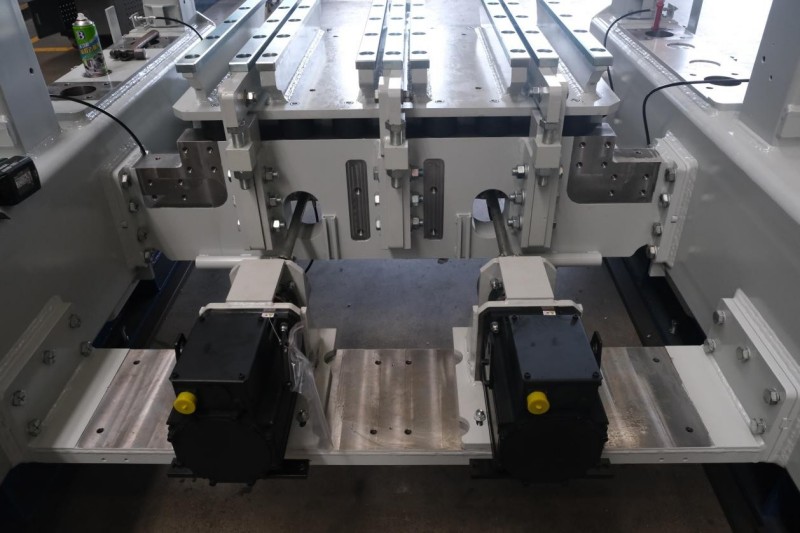

2. 2軸サーボ振動（オプション）
各偏心軸は独立したサーボモーターによって駆動され、正確な制御、素早い応答、正確な振動力出力を保証します。

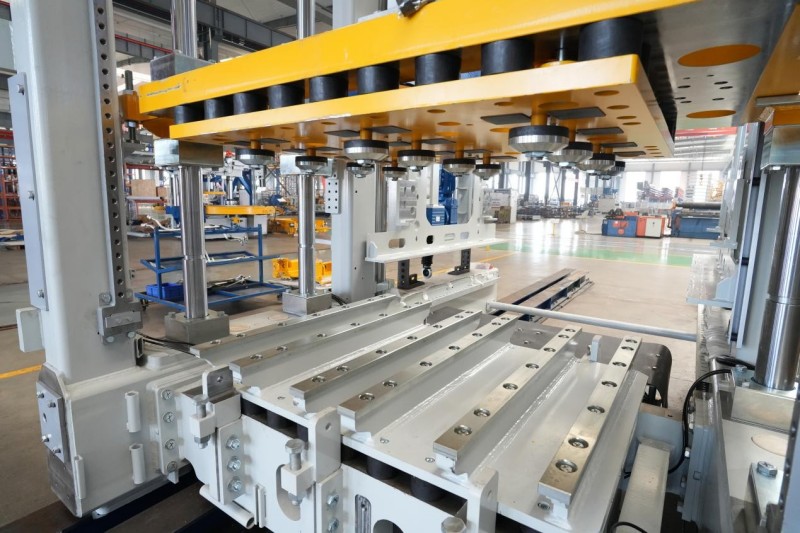

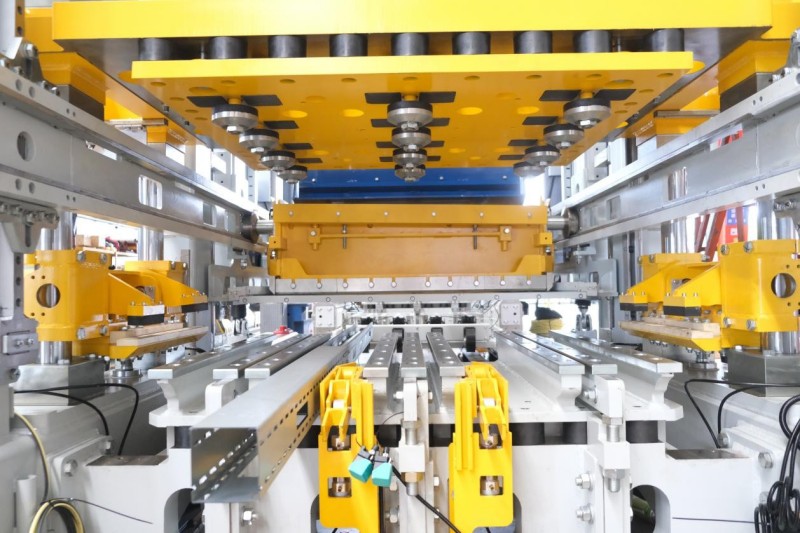

3. 自動クイック金型交換システム
ゼニスの自動クイック金型交換システムは、複数のデバイスの協調動作に基づいており、インテリジェントで迅速かつ正確な金型交換を可能にします。金型は主機の隣に搬送され、昇降システムにより金型交換ユニットに設置されます。このシステムは、手動による取り扱い、位置決め、ロックを必要とせずに、金型交換プロセスを自動的に完了します。

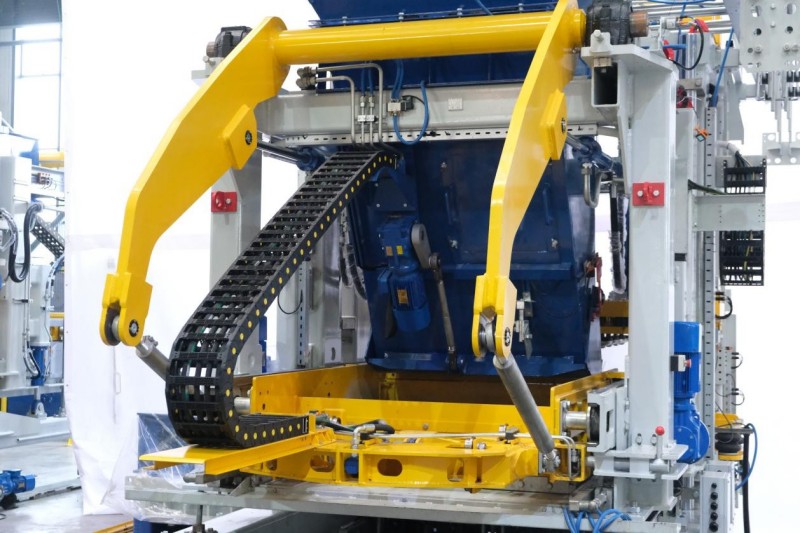

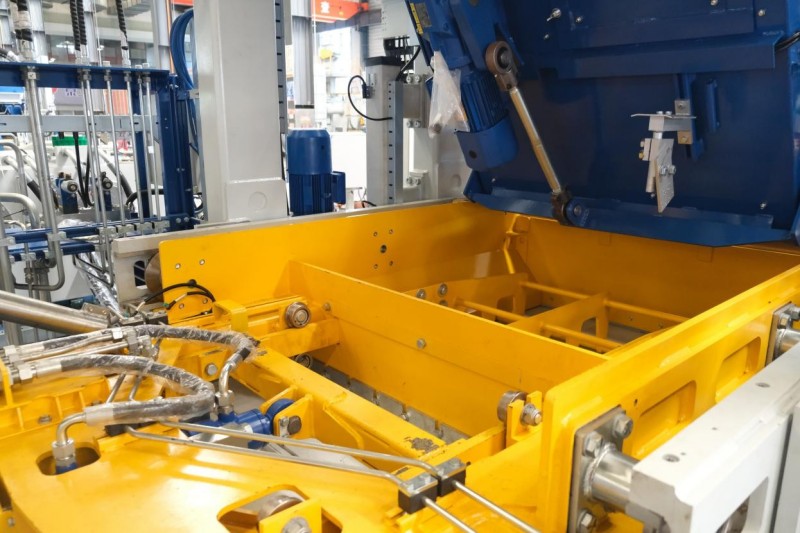

4. 吊り下げ給餌システム
吊り下げ給餌システムは、給餌ボックス、スクレーパー、タンパーブラシ、アーチブレ​​イクユニットを一体化したモジュール設計を採用しています。フェイスミックスとベースミックスの両方の給餌ボックスが給餌フレームに取り付けられているため、迅速な交換と最適な給餌パフォーマンスが可能になります。



5. 油圧往復アーチブレ​​イクベースフィーダー (オプション)
油圧駆動。アーチ破壊レーキは前後に動き、材料のアーチを効果的に破壊します。

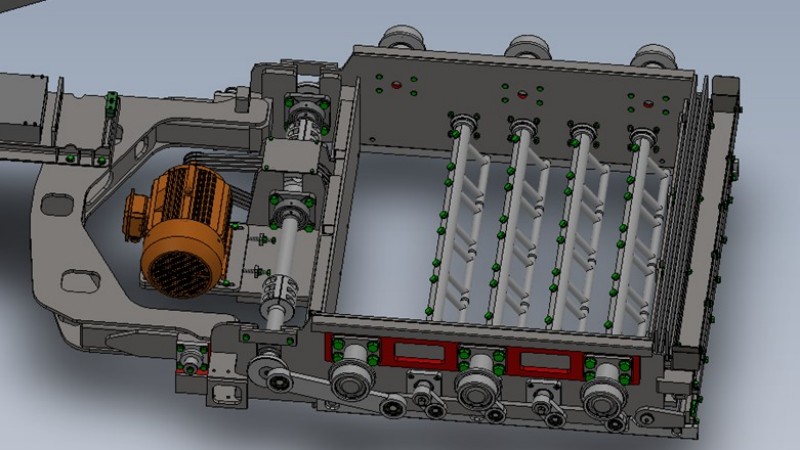

6. 電動スイングアーチブレ​​イクベースフィーダー（オプション）
電気駆動。アーチブレ​​ークレーキはシャフトの周りで設定された角度でスイングし、材料をほぐします。

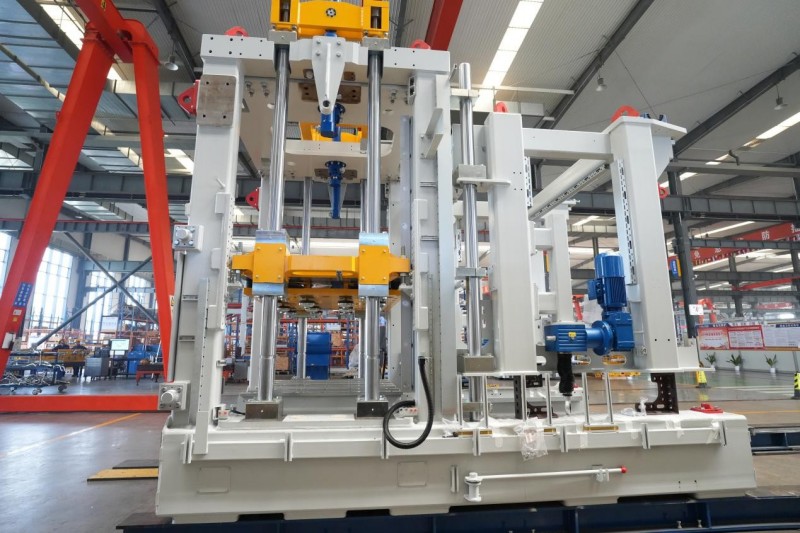

7. モジュラーメインフレーム
ZN900-2Cのメインマシンとフェースミックスユニットは、精密組立技術によるモジュールフレーム構造を採用。従来の設計概念を打ち破り、フレーム、振動テーブル、モータービーム、フィードシステムに高品質のボルト接続を広範囲に使用しています。この設計により、非常に低いメンテナンス率、さまざまな生産条件への容易な適応、摩耗部品の交換時間の大幅な短縮が保証されます。

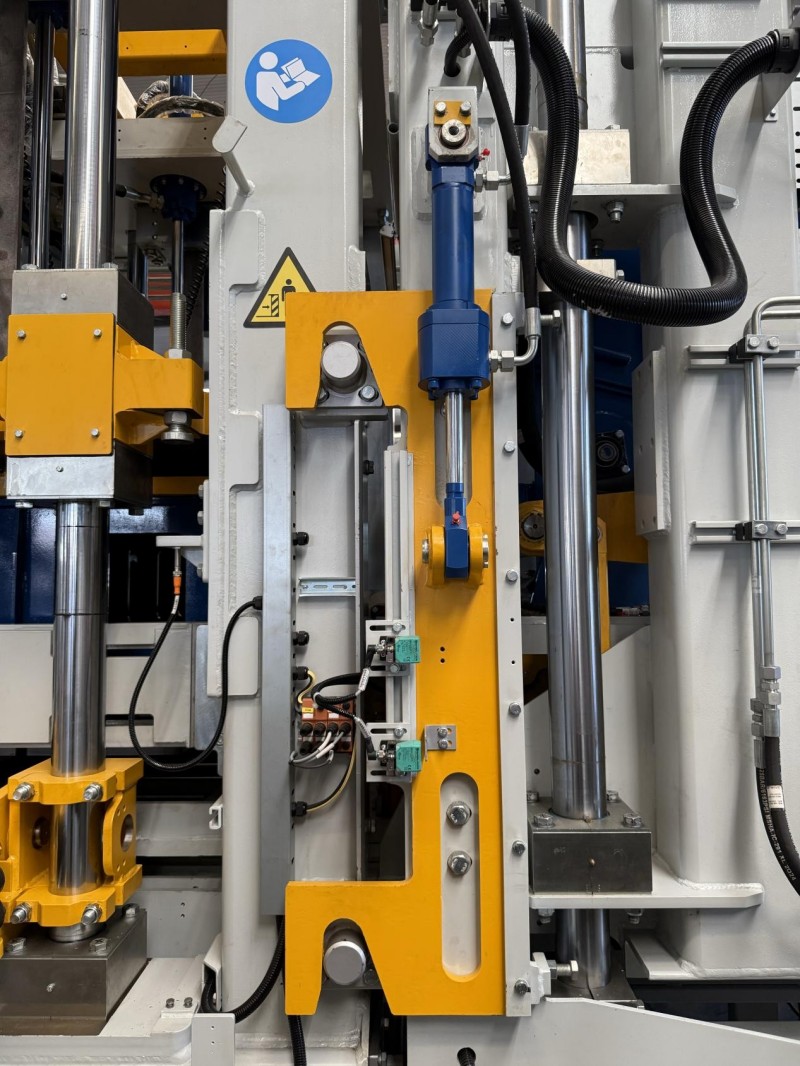

8. フェイスミックスユニットの油圧自動ロック
メインミキシングマシンとフェイスミキシングマシンは、高度な油圧自動ロックシステムを介して接続されています。油圧シリンダーがロック コンポーネントを駆動して、両方のユニットをしっかりと接続します。分離が必要な場合、シリンダーが接続を解除し、ギアモーターがフェイスミックスユニットをレールに沿って移動させます。

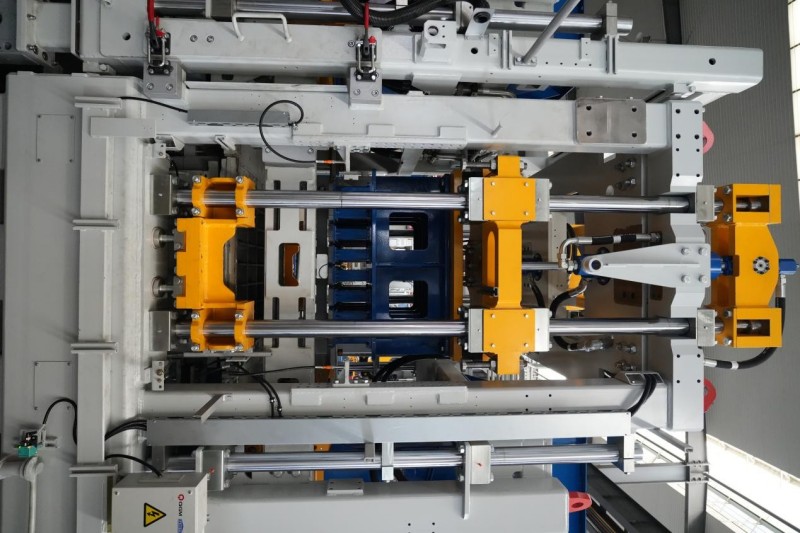

9. プレスヘッドロック装置
このメカニカルロック機構は、高強度ロッキングブロック、くさび形プレスヘッド、複動油圧シリンダーで構成されています。脱型中、シリンダーがロッキング ブロックを駆動してプレス ヘッドを半径方向にクランプし、機械的なデッドロックを形成します。その後、金型は一定の圧力下で離型され、弾性反発と微動が効果的に排除され、鋭いレンガのエッジ、滑らかな表面が確保され、製品の品質評価率が大幅に向上します。



10. 電動スクリューリフト調整
高精度自動高さ調整スクリューリフトを搭載し、高精度、簡単操作、自動化の向上を実現します。



11. 完全に統合された制御システム
ZN900-2C メインマシンには、大容量メモリ、高速処理速度、包括的な機能を備えたシーメンスのハイエンド コントローラであるシーメンス S7-1500 (6ES7 515-2AM01-0AB0) シリーズ PLC が採用されています。 HMI はすべての制御システム信号を視覚化し、簡単かつ直感的な操作を実現します。



12. 幅広い拡張性
ZN900-2C は、ハードウェアとソフトウェアの優れた拡張性を提供します。泡装置、カラーミックス装置、パレット取り出し装置、芯抜き装置、横洗浄ブラシなどのオプションシステムを搭載し、お客様の多様な生産ニーズに対応します。

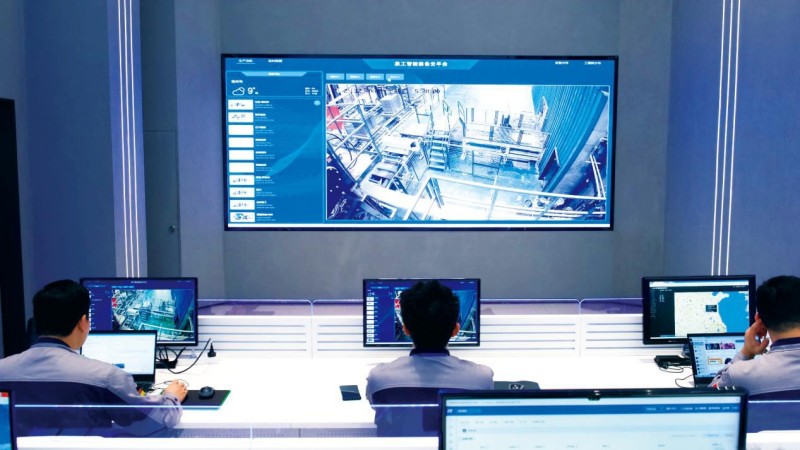

13. Quangong インテリジェント機器クラウド サービス プラットフォーム
Quangong Zenith が開発した「インテリジェント機器クラウド サービス プラットフォーム」は、オンライン監視、リモート アップグレード、障害予測と診断、機器の健全性評価、稼働レポートを可能にし、包括的なスマート サービス機能を提供します。
