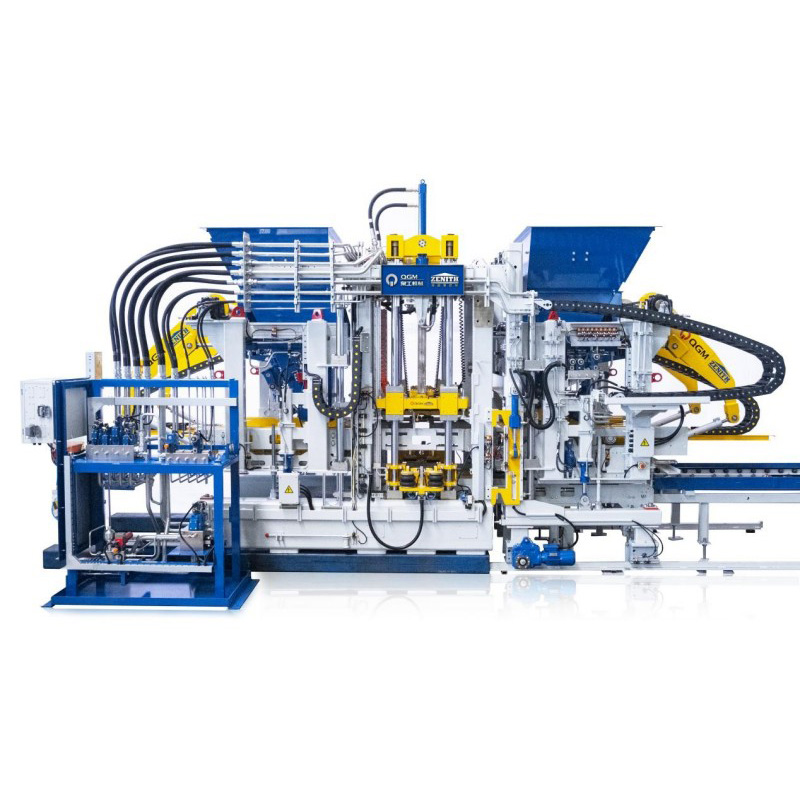

ZN1000-2 シングルパレットマシン

エアバッグは片側に2つずつ、合計4つあります。金型ベースはエアバッグを膨張させて固定ベースを締めることによって固定され、タンパーの上部には空気圧ロック装置も装備されており、金型を 20 分以内に迅速に交換できます。 電子部品には国際ブランドのシーメンス社が使用され、コンクリートと接続する鋼材にはスウェーデンのHARDOXブランドが使用されています。また、油圧システムのオイルパイプやバルブにはイタリアブランドなどが使用されています。

1、振動台の設計

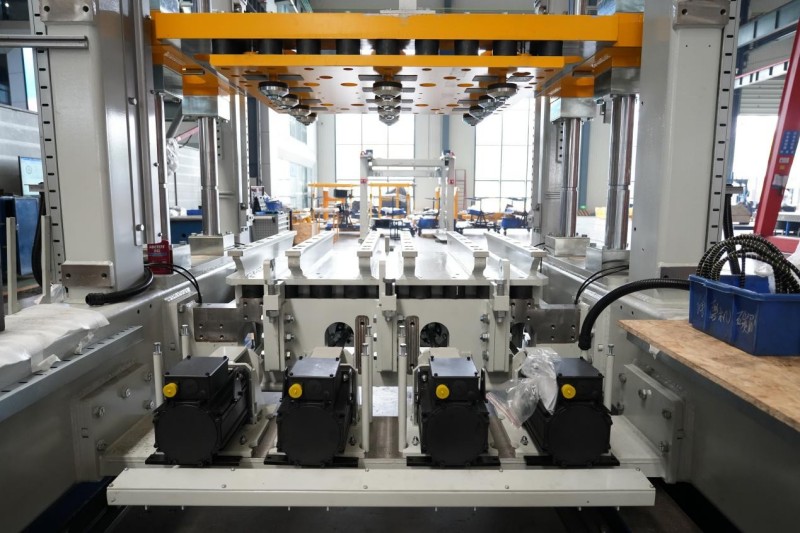

4つのサーボモーターを搭載し、より強力な振動とよりスムーズな振動を実現します。
エアバッグ付振動低減装置
振動テーブルの各隅に4つのエアバッグが配置されており、振動時の振動の振幅を低減し、振動テーブルがパレットに与える機械的衝撃を軽減し、生産中のパレットの損傷を軽減し、パレットの耐用年数を向上させます。



2、クイック金型交換システム

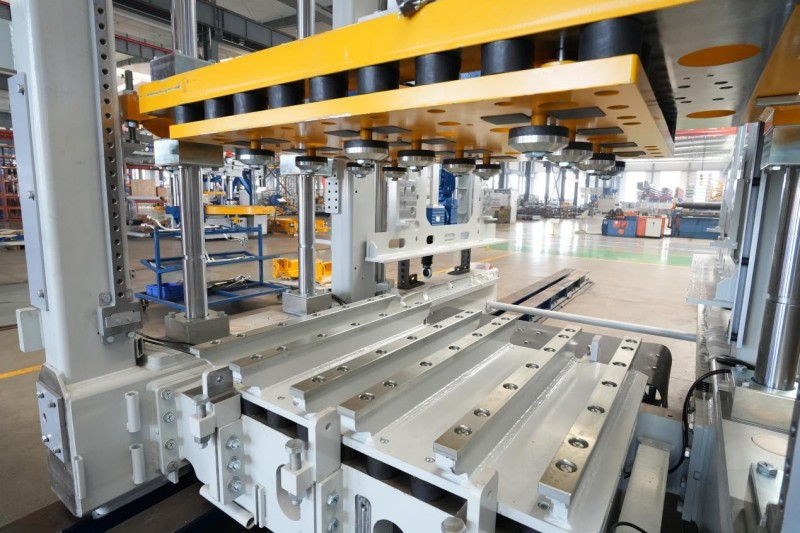

素早い金型交換のためのエアバッグクランプ装置
エアバッグクランプ装置によりスピーディーな金型交換を実現し、金型交換時間を1.5時間から20分に短縮します。金型交換を迅速に制御するためのポータブルタッチスクリーンにより、金型交換がより便利で見やすくなります。



3、ドイツ版の高品質ラック設計
メインフレームはゼニスの特許技術により設計された高強度溶接フレーム構造を採用。カスタマイズされた特殊鋼を溶接しています。合理的なデザイン、均一で美しい溶接、フレーム全体に時効振動処理を施し、フレームの高品質と高い安定性を確保しています。高度な構造設計技術により、サイドモールド開閉機能、板引き装置機能、ポリスチレンパレット埋め込み機能などを追加できる拡張性を備えています。



4、リニアトランスデューサ
タンパーの動きの場合:

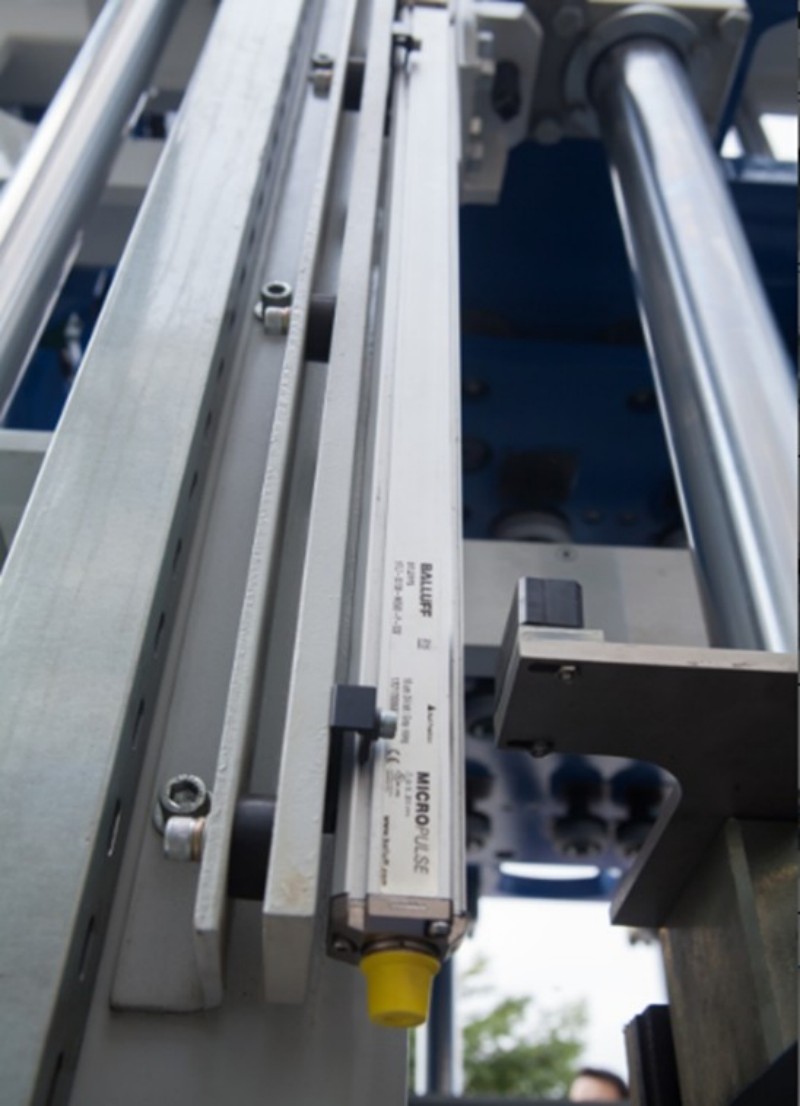

ドイツの BALLUFF トランスデューサーはスチール製の支柱に取り付けられており、あらゆる位置でより柔軟で正確かつ正確なタンパー制御を実現します。タンパーの動作中、BALLUFF トランスデューサーは油圧シリンダーの圧力と流量を検出して制御できます。

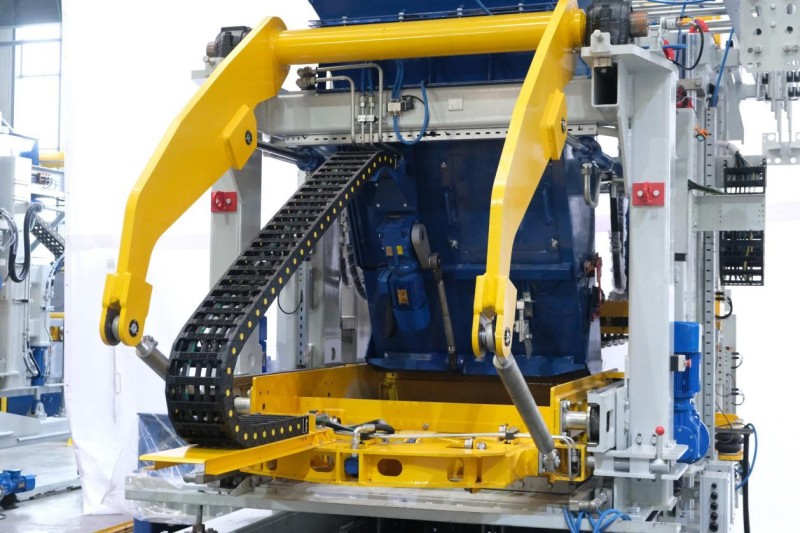

材料充填キャリッジの場合:
ロータリーエンコーダを使用して、各位置で充填キャリッジを正確に制御し、充填キャリッジの圧力とオイルの流れを検出して制御できます。

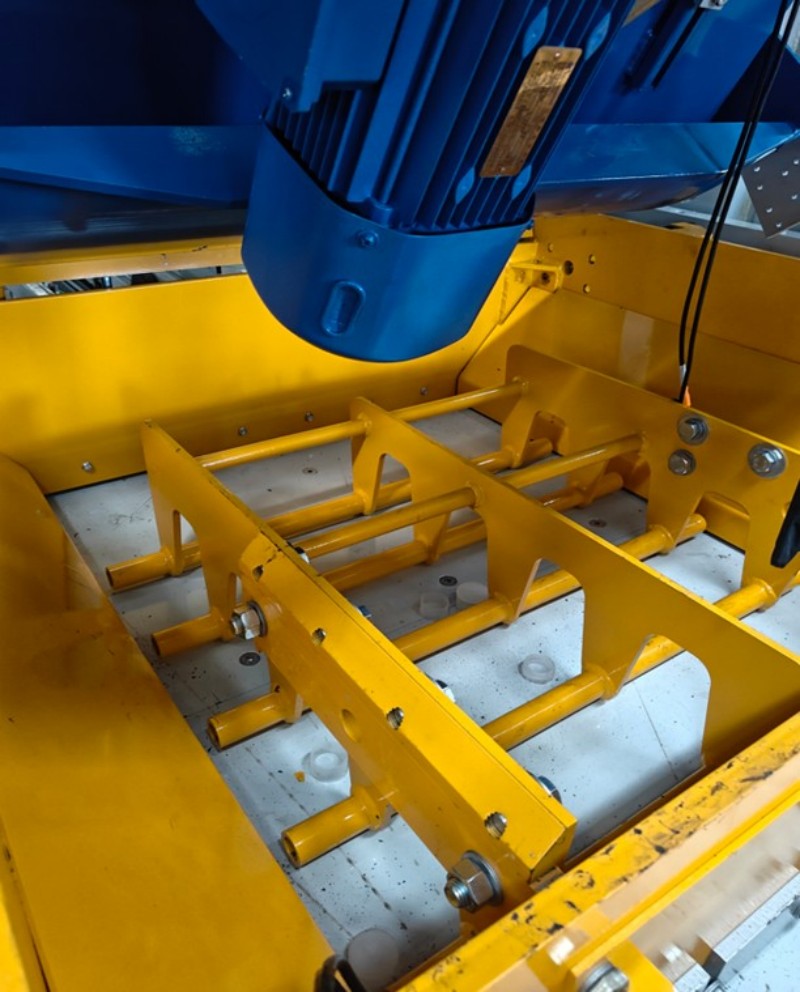

5、インテリジェント供給システム
金型のさまざまな仕様に応じて、送りモードをインテリジェントに調整します。
給餌は均一かつ迅速です
給餌ベースプレートには高強度のHardox素材を使用しています。
供給システムは優れたシール性能と長寿命を備えています。



6、精密なサーボ制御システム

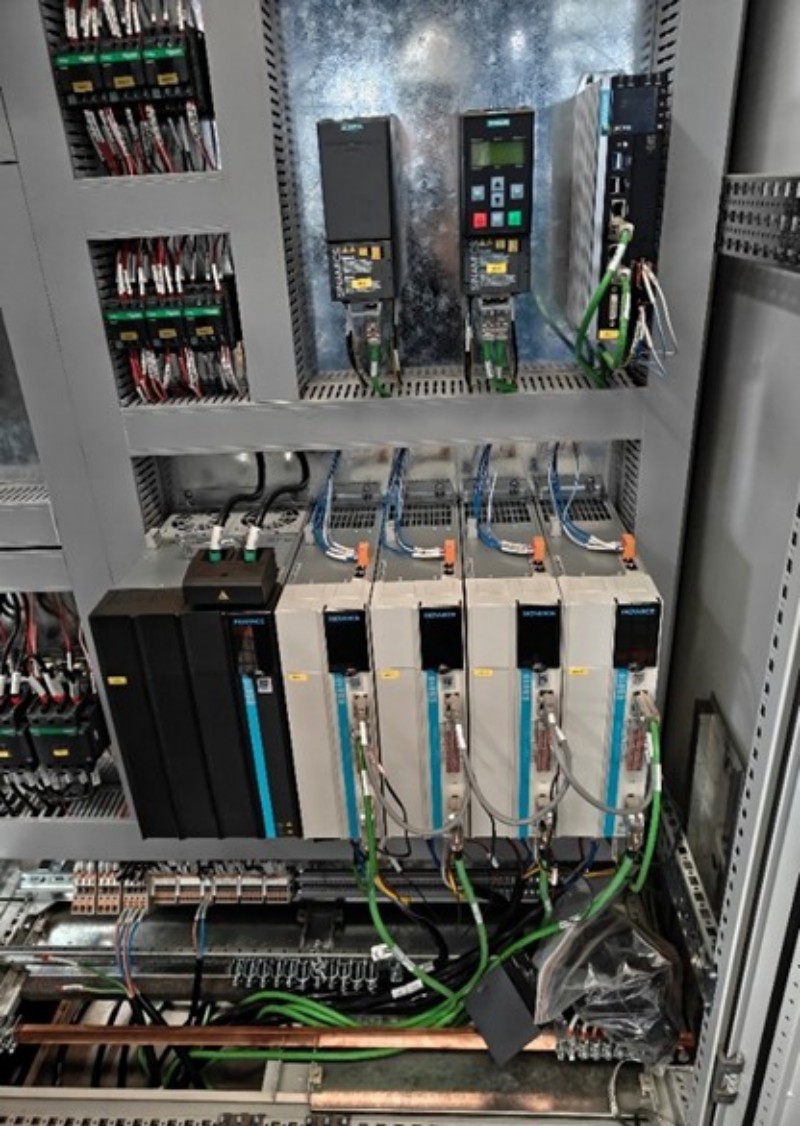

信号フィードバックにより、振動の位相と速度を高い同期で制御します。高速待機・高頻度運転により成形サイクルを1.5秒短縮し高効率を実現。サーボコントローラーはブックタイプの単軸モーターモジュールで、ドライバーは一般的なDCバス接続方式を採用しており（再生可能エネルギーの利用と回収が可能）、エネルギー消費を15％削減でき、ブレーキ効果が優れています。

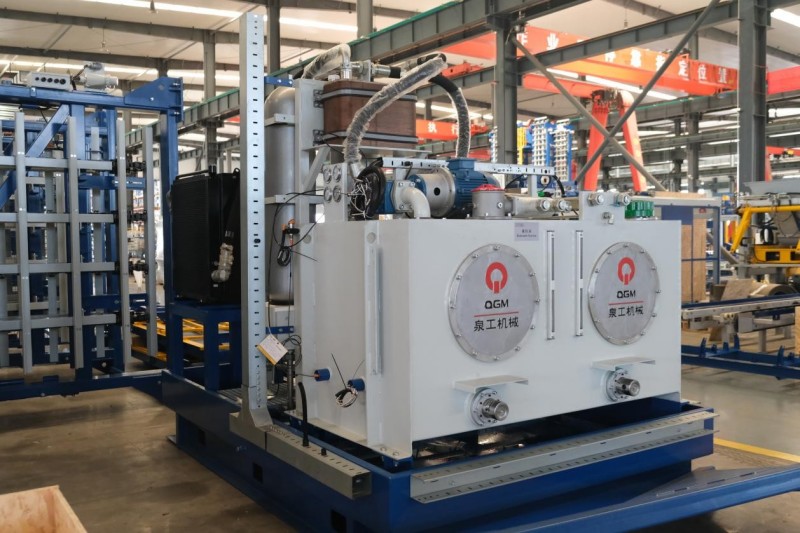

7、高精度サーボ油圧システム
ハイエンドの可変容量ポンプとフィードバック サーボ バルブ システム。
圧力、速度、位置は閉ループデジタル制御で、オイルの流量と圧力が自動的に調整されます。高い安定性、高効率、省エネ。
ベースマテリアルフィーダー、フロントマテリアルフィーダー、ハンドリングヘッドに接続されたセンサーは閉ループになっています。すべての位置データが感知されて油圧システムに転送され、各ポンプの出力と圧力が制御されます。



8、最先端のインテリジェントクラウドサービスシステム

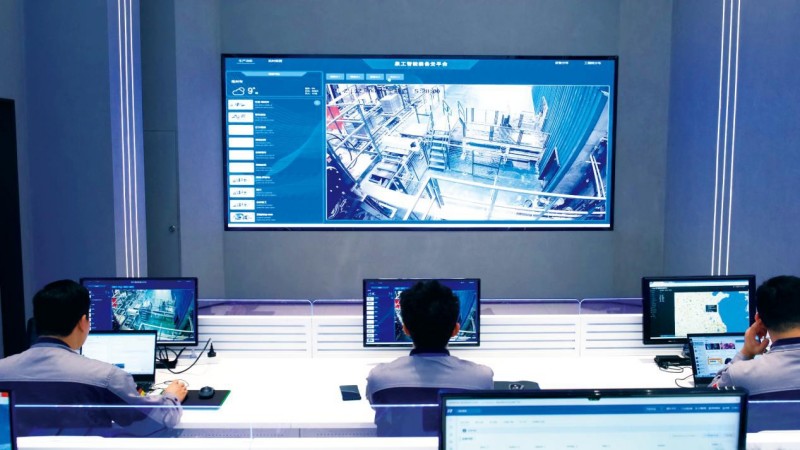

QGM インテリジェント クラウド サービス プラットフォームは、クラウド技術、データ プロトコル通信技術、モバイル インターネット技術、機器モデリング、人工知能、ビッグデータおよびその他の技術を企業のインテリジェント機器操作データとユーザー習慣データの収集、オンライン監視、リモート アップグレードに使用します。機械ステータスのリアルタイム追跡と監視のライフサイクル全体で、顧客はリモートの隠れた障害予測、障害診断、オンライン保守を実現します。



9、インテリジェントARメンテナンス技術

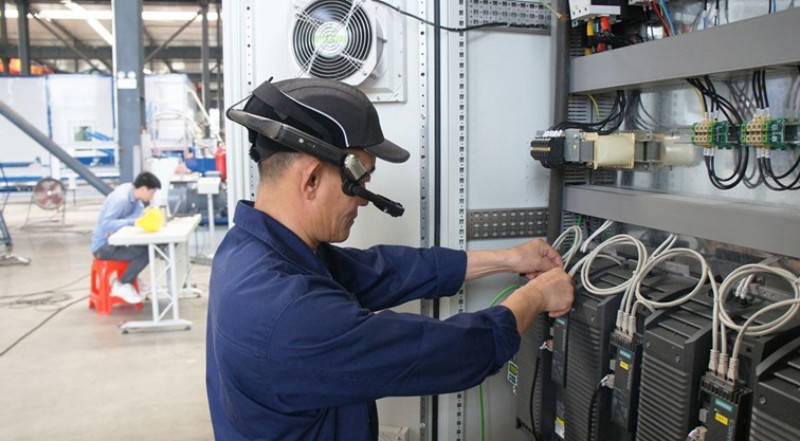

AR の運用保守システムは、クラウド サービス プラットフォームに基づいて拡張され、地理的な制限を打破し、タイムリーかつ効果的な障害監視とリモート ガイダンスおよび処理サービスを世界中の顧客に提供します。
AR運用保守システムにより、当社のエンジニアはコンピュータの前に座り、お客様のサイトから送信された画像に注釈を付け、ARメガネを使用したお客様を遠隔から機械のトラブルシューティングと保守をガイドするだけで済みます。これにより、機器のメンテナンスと立ち入り時間が大幅に増加し、事業停止による経済的損失が軽減されます。
