ZN 1500-2 シングルパレットビッグボードマシン

ZN1500-2は最新の制御・自動診断システムやサーボ振動システム、クイック金型交換システムなども搭載し、オペレーターを全面的にサポートします。

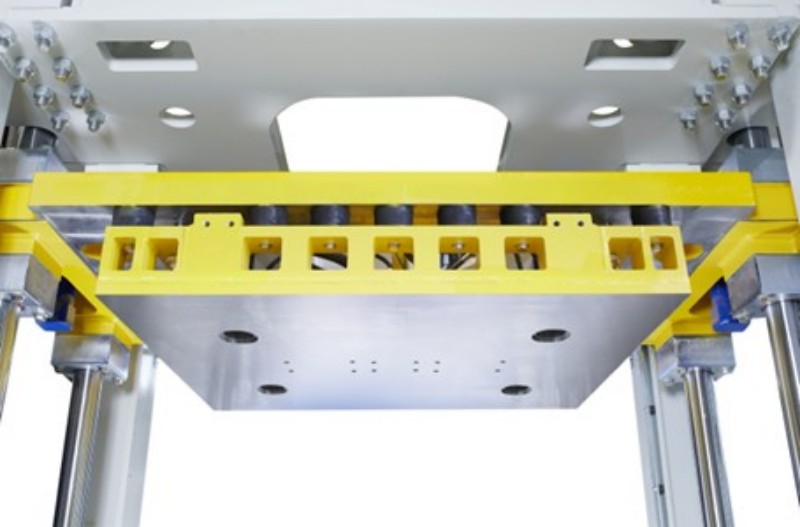

1、クイック金型交換システム
・金型交換用の能力3Tクレーン。
• Zenith 1500-2 は、他のメーカーの金型と互換性のあるタンパー ロックを備えて出荷されます。
• 金型の交換は 15 分以内に行ってください。

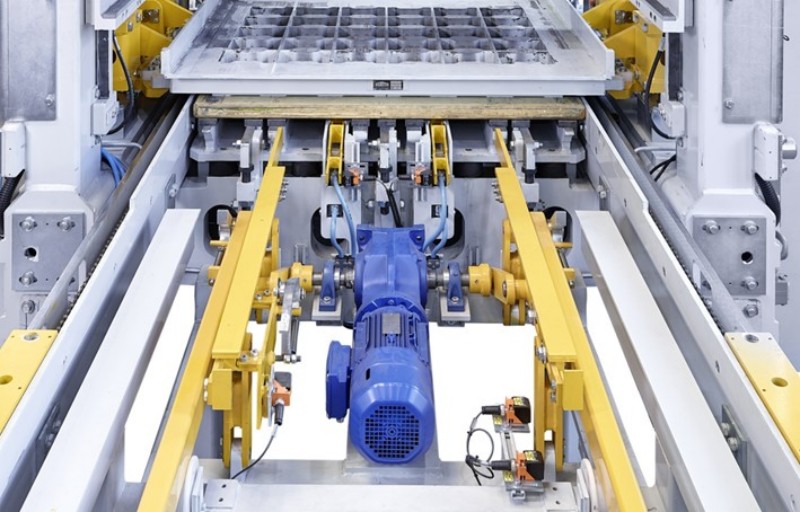

2、湿った製品の下降テーブル
• 特別に設計された下降テーブルにより、濡れた製品をウェットサイドコンベアに搬送する速度が向上します。

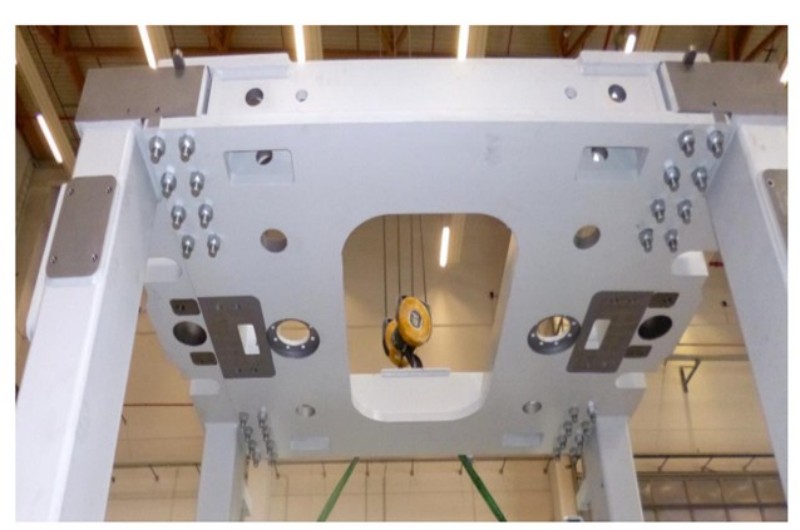

3、機械フレーム
• ZENITH はボルト締めされたマシンフレームを使用する唯一の会社です。
・ボルト締めされた非常に堅牢な機械フレームは、サイドフレーム、振動台ビーム、振動台モータービーム、クロスヘッドで構成されています。
• 競合他社のフレームは、溶接設計が柔軟性に欠けるため、やがて亀裂が入ります。
• ボルト締めされた Zenith マシン フレームは、激しい圧力に耐えるのに十分な安定性を備えているだけでなく、高い振動パワーを補うのに十分な柔軟性も備えています。したがって、耐久性ははるかに長くなります。

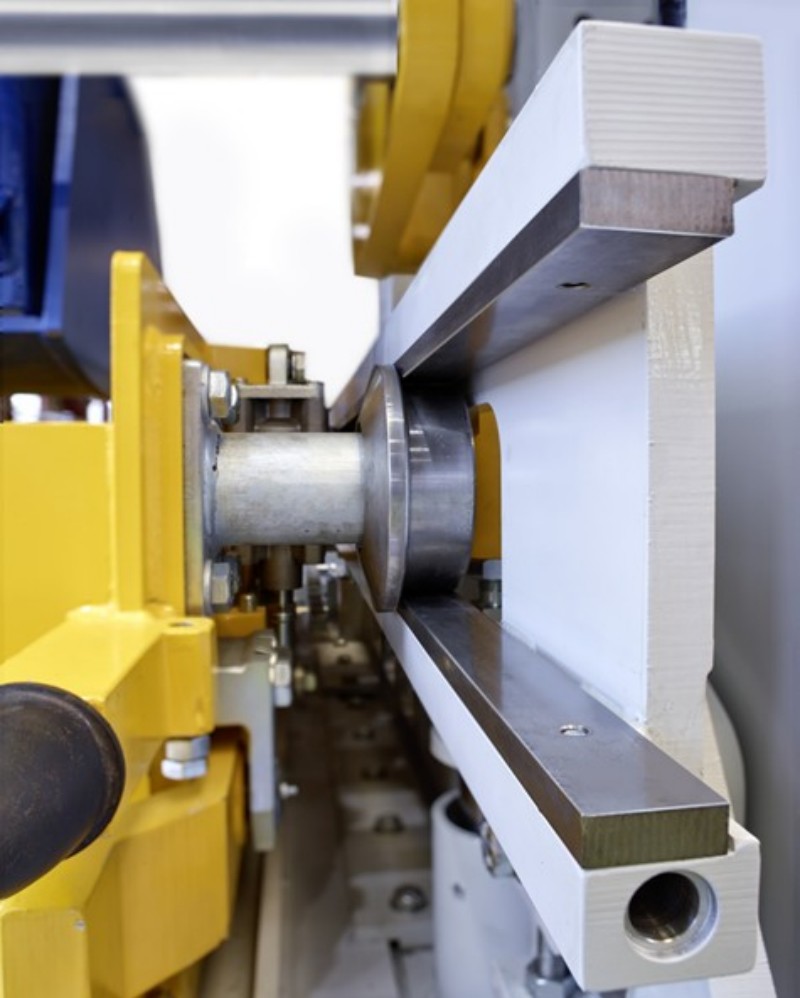

4、簡単なメンテナンス
• フィラーボックスの溶接ガイドレールには、交​​換可能な摩耗部品が取り付けられています。これらにより、コストと組み立て時間が大幅に削減されます。
・クロスビームは柱を単独で横に移動できるように開発されています。これにより、メンテナンス作業が大幅に迅速化され、物理的な負担が軽減されます。
• 個々のモジュール、モーター、エンジン電源アダプター、コンピューターユニットは、サービスエンジニアやプログラマーを必要とせずに簡単に交換できます。

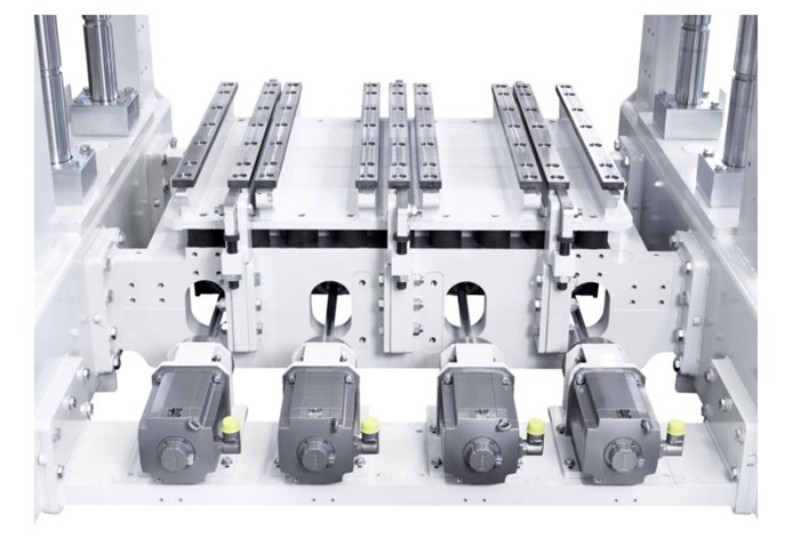

5、超ダイナミック振動システム
• ZENITH Ultra Dynamic Vibration System は、巨大なダイナミクスと同時に製品の高度な圧縮を保証します。
• 非常にダイナミックな振動システムは、ドイツの一流大学アーヘン大学と共同で開発されました。
• 革新的な振動システムは、柔軟な調整機能を確保しながら、非常に短い応答時間で正確な振幅を実現するように設計されています。
・最新のSEWサーボ技術によりハイダイナミクスを実現し、0.1秒以内でオフセット角の調整が可能です。

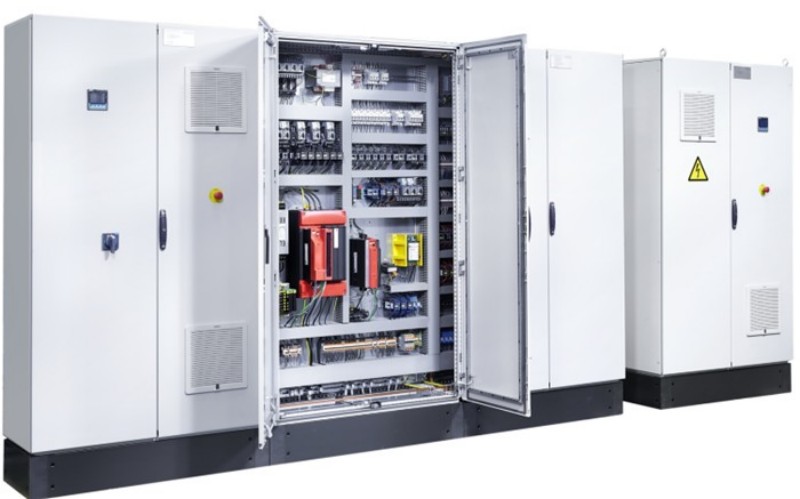

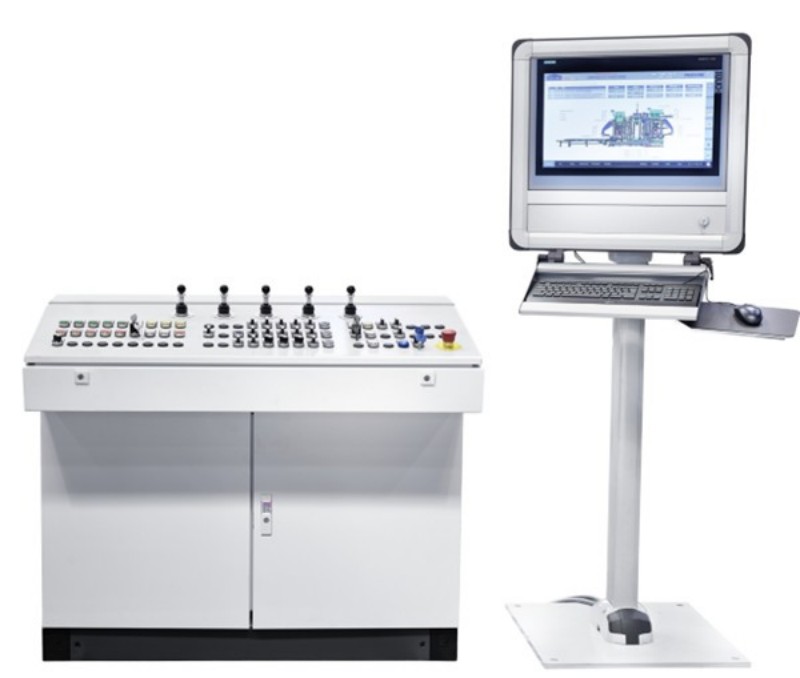

6、電気制御システム - ユーザーフレンドリー
• 最適なユーザーフレンドリー性を保証するために、ZN1500-2 には一目瞭然で直観的な視覚化コンセプトが装備されています。
• 明確に配置されたビジュアライゼーションには、最も重要なコンポーネントのみが表示されます。ただし、指を数回押すだけで、プラントのあらゆる詳細を選択し、リアルタイムで制御できます。
• ZN1500-2 には、最大限の操作の利便性を保証するモバイル Siemens タッチ パネルが付属しています。機械オペレーターはハンディパネルを持ち運んで、さまざまな場所から機械を操作することができます。



7、電気制御システム
• 2014 年以来、シーメンスとの熱心な研究開発協力のおかげで、数多くのイノベーションを開発することができました。
• ZN1500-2 には、最新のインダストリー 4.0 標準が実装されています。
• Siemens S7 1500 TIA Portal を使用すると、マシンのすべてのコンポーネントとプロセスが相互接続され、リアルタイムで完全に制御および最適化できます。

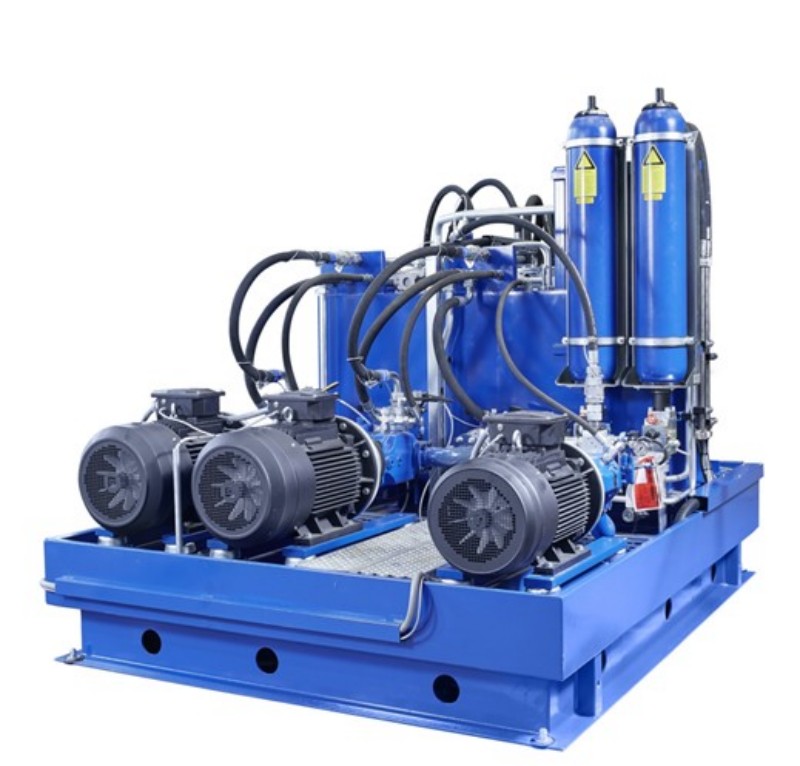

8、高度な油圧システム
• ZN1500-2 は、2 つのメインポンプ (容量 270l/min) と 2 つの蓄圧器を装備しており、通常の生産時のサイクルタイムを短縮します。
• ポンプが故障した場合、2 台目のポンプで機械を運転して生産停止を回避できます。
• 設定モード用の追加ポンプ (容量 20l/min) により、それぞれの動作の速度の安全な制限が保証されます。

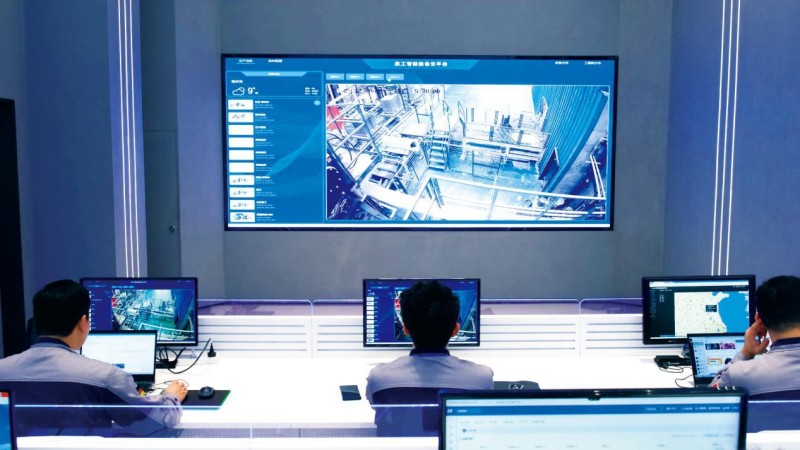

9、最先端のインテリジェントクラウドサービスシステム
QGM インテリジェント クラウド サービス プラットフォームは、クラウド技術、データ プロトコル通信技術、モバイル インターネット技術、機器モデリング、人工知能、ビッグデータおよびその他の技術を企業のインテリジェント機器操作データとユーザー習慣データの収集、オンライン監視、リモート アップグレードに使用します。機械ステータスのリアルタイム追跡と監視のライフサイクル全体で、顧客はリモートの隠れた障害予測、障害診断、オンライン保守を実現します。
