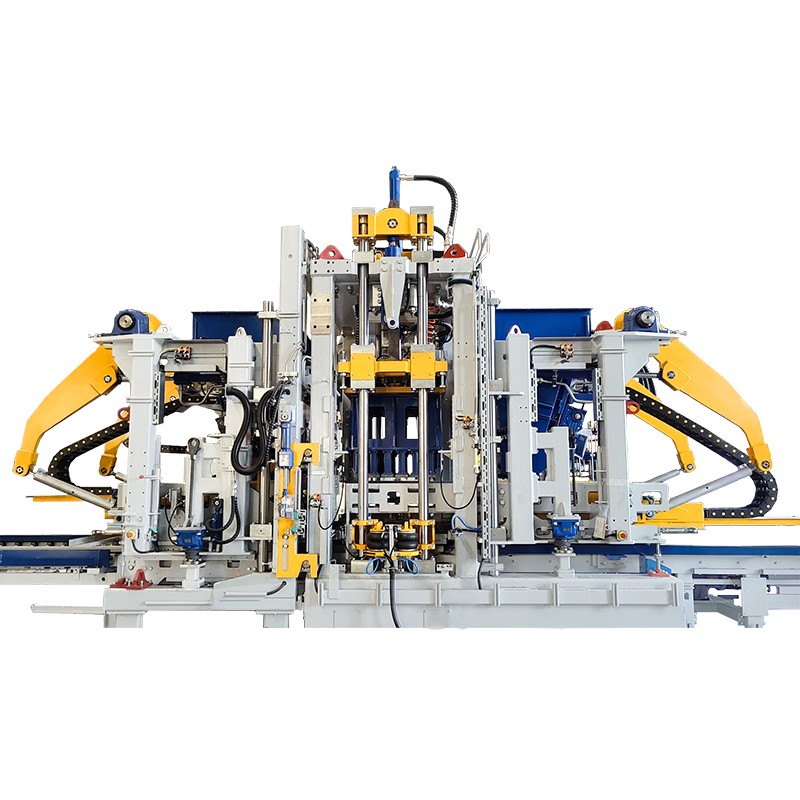

ドイツのゼニス ZN900C 全自動セメントレンガ製造機: インテリジェントで効率的なセメント製品生産の専門家

ブランドテクノロジーの遺伝子
ドイツの精密製造プロセスを継承するゼニス ZN900C シリーズは、第 5 世代のインテリジェント プレスおよび成形技術を統合し、建材機器の分野におけるゼニスの 65 年にわたる革新を統合しています。このモデルはドイツのTÜV認証と中国のCCS品質システムの二重認証を取得しています。
主要な製品の利点

1. 優れたパフォーマンス
・呼び圧力900トン（1200トンまで拡張可能）
- 標準レンガ (240×115×53mm) 生産サイクル 8 ～ 10 秒
- 1日あたりの生産能力は30,000～35,000個に達します（標準作業条件）
- 振動システムはデュアル周波数スイッチング技術を採用しています（50Hz/60Hz適応）

2. インテリジェント制御システム
シーメンス SIMATIC S7-1200 PLC コントロール センター 10.4インチフルカラー工業用タッチスクリーン（多言語切り替え対応）
IoT 遠隔監視システム (4G/5G/WIFI 3 モードアクセス)
生産データインテリジェント分析レポートシステム

3. 主要コンポーネントの構成
- 油圧ユニット: Bosch Rexroth カスタマイズされたサーボ システム
- 電気コンポーネント: Siemens/Schneider の産業グレード構成
- 金型システム: ドイツ 1.2842 特殊金型鋼 (硬度 HRC58-62)
・フレーム構造：QT600-3ダクタイル鋳鉄、全体焼鈍処理

4. 環境保護・省エネ設計
騒音制御 ≤68dB (A)
エネルギー消費原単位 ≤8.5kWh/m3
廃棄物のリサイクル率≧95%
全閉防塵設計

アプリケーションソリューション
都市土木分野
・歩道舗装レンガ（圧縮強度≧40MPa）
・縁石（最長1500mm）
- 排水溝コンポーネント (透水性 ≥1.5cm/s)
建築石材分野
- 標準セメントレンガ (GB/T 21144 に準拠)
・中空ブロック（中空率30～55％）
・装飾タイル（面精度±0.3mm） 産業用倉庫分野
- 頑丈な貨物床タイル (動荷重 ≥10 トン)
- 滑り止め工業用床タイル (摩擦係数 ≥0.6)
・耐食床タイル（耐酸・耐アルカリPH2-12）
景観分野
- 模造石舗装タイル (モース硬度 ≥6)
- 草レンガ (開口率 ≥20%)
- アートフェンス部品
設備特別サービス
24ヶ月の長期保証
オンサイトでの設置と試運転は無料
オペレーター向けシステムトレーニング
生涯にわたる技術サポート
グローバルな 48 時間緊急対応
【カスタマイズサービス】 特殊金型の開発やライン全体の自動化変革をサポートし、お客様の原材料特性に応じたプロセス最適化ソリューションを提供できます。

技術的パラメータ

テクノロジーの優位性

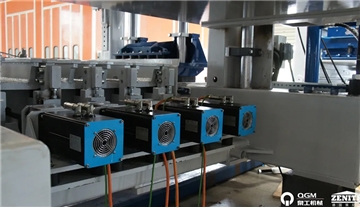

最新のサーボ振動技術

ブロックマシンには新開発のサーボ振動システムが装備されており、振動モーターが同期状態にあることを保証し、圧縮力の垂直出力を保証できます。また、機械への水平圧縮力によるせん断応力損傷を回避し、機械の寿命を延ばします。モーター速度は4000 RPM以上に達し、より大きな圧縮力を提供でき、ブロックの品質が大幅に向上します。

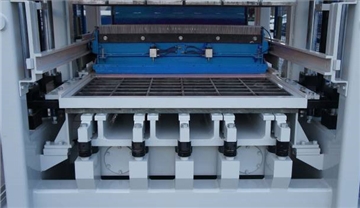

ダブル振動システム

振動テーブルは高耐久スウェーデンHARDOX鋼を採用しており、動的テーブルと静的テーブルで構成されており、振動効率を大幅に向上させることができます。上部にはさらに 2 つのバイブレーターがあり、圧縮を強化し、コンクリート ブロックの高品質を保証します。

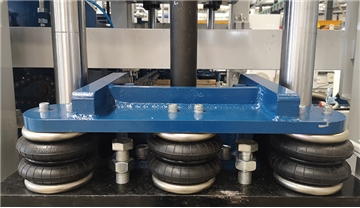

エアバッグ付き自動型締システム

タンパーヘッドと機械の両側にエアバッグがあります。金型が所定の位置に押し込まれると、タンパー ヘッドのエアバッグが自動的に膨張して締め付けられます。最後に、モールド フレームのエアバッグが膨張してモールド フレームを自動的にクランプします。このようにして、さまざまな金型を交換する時間を大幅に節約し、振動騒音を低減し、生産効率も向上します。

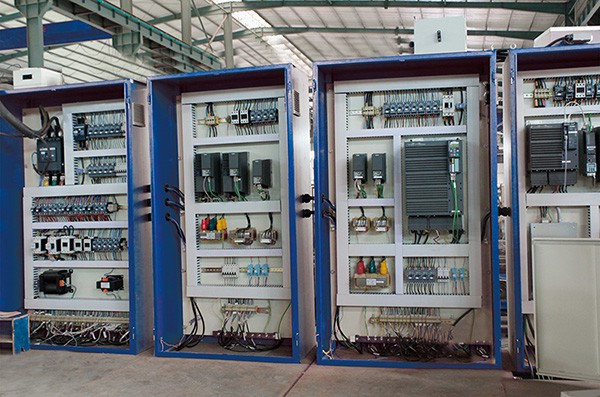

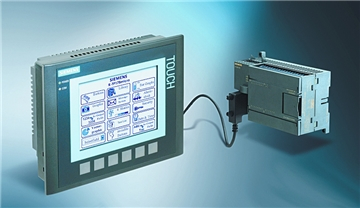

ドイツ SIEMENS 制御システム

QGM 制御システムは、ドイツの自動技術と高度なシステムを完全に組み合わせた SIEMENS PLC、タッチ スクリーン、コンタクタおよびボタンなどを採用しています。 SIEMENS PLCは、メンテナンスを容易にする自動トラブルシューティング機能と、操作ミスによる機械事故を防ぐための自動ロック機能を備えています。 SIEMENSのタッチスクリーンは生産状況をリアルタイムに表示し、見える化表現により簡単な操作を実現します。将来部品が壊れた場合でも、交換部品を現地で調達できるため、時間とコストを大幅に節約できます。

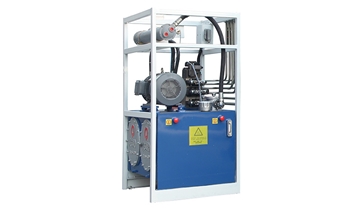

高効率油圧システム

油圧ポンプとバルブは国際ブランドのもので、高動的比例バルブと定出力ポンプを採用して速度と圧力を調整し、高安定性、高効率、省エネの特徴を備えています。

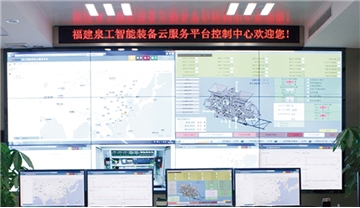

インテリジェントクラウドシステム

QGM インテリジェント機器クラウド システムは、オンライン監視、リモート アップグレード、リモート故障予測と故障自己診断、機器の健全性状態評価を実現します。機器の動作およびアプリケーションのステータスレポートおよびその他の機能を生成します。リモート制御と操作の利点により、クライアントは迅速なトラブルシューティングとメンテナンスを行うことができます。すべてが相互に接続されており、装置の生産と運用はネットワークを通じて世界の隅々で見ることができます。

必然的な装備

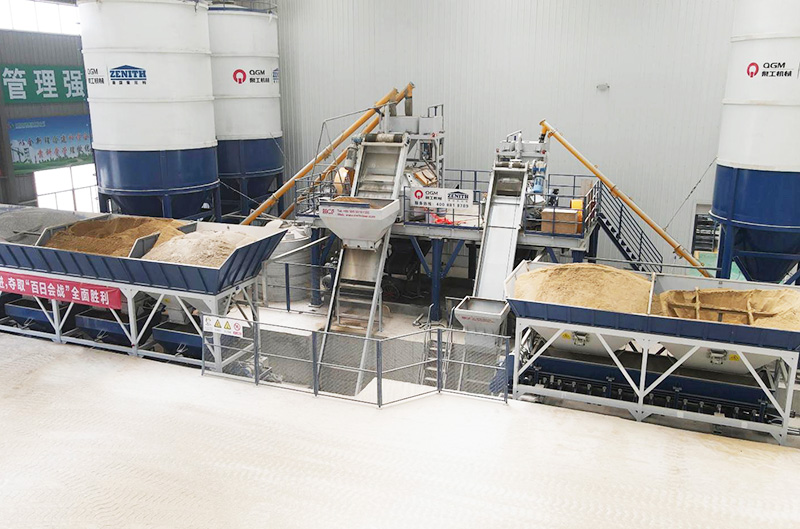

コンクリートバッチングおよび混合プラント

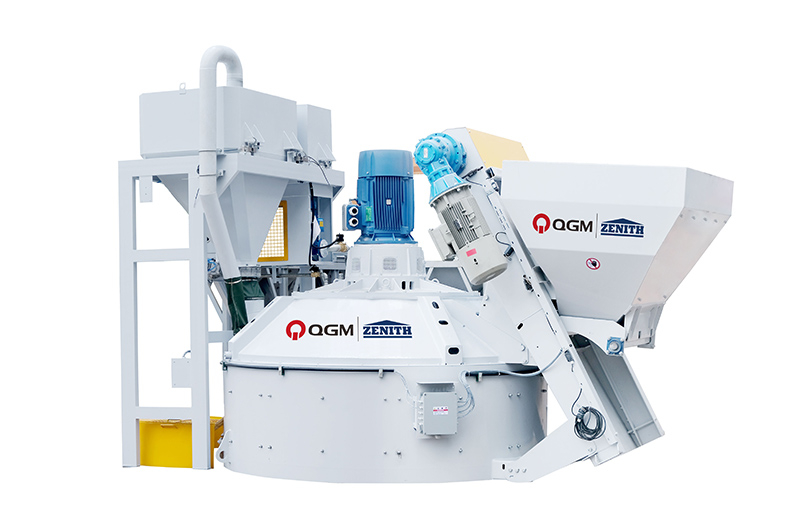

コンクリートミキサー-プラネタリー

自動パレットフィーダ

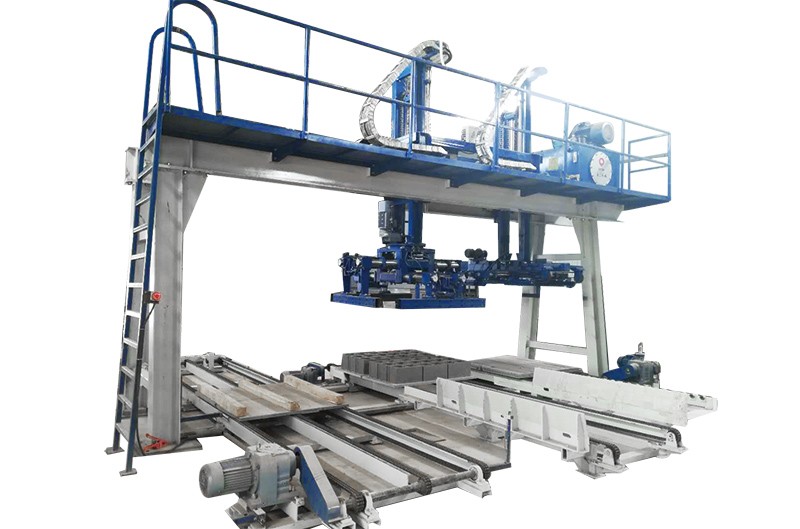

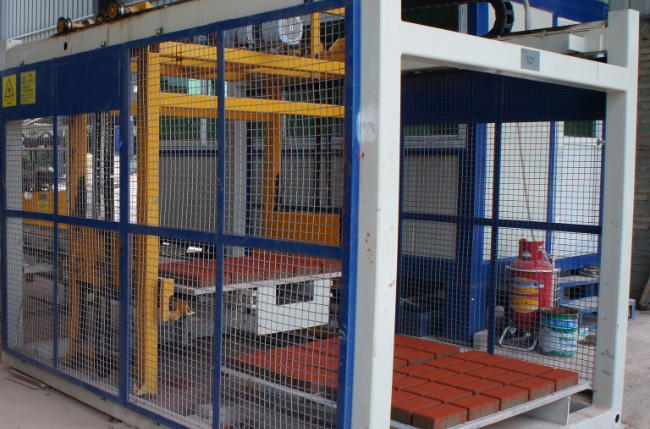

オフラインブロックキューブ化システム

シーメンス制御システム

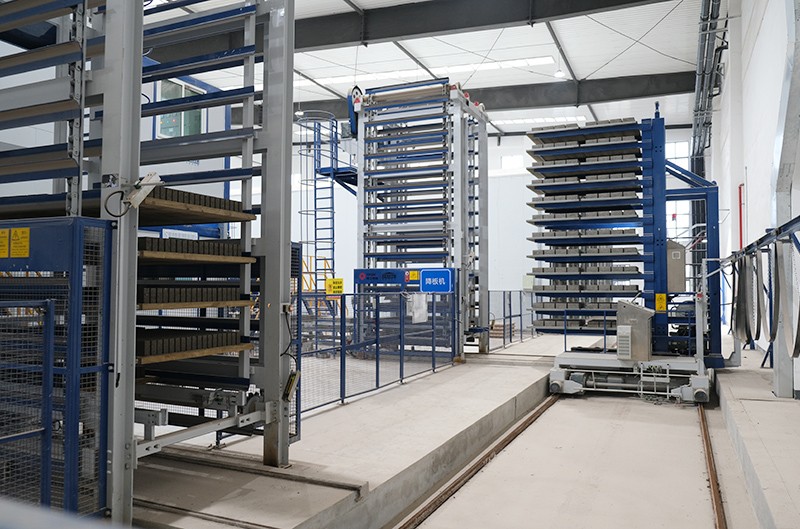

硬化チャンバー

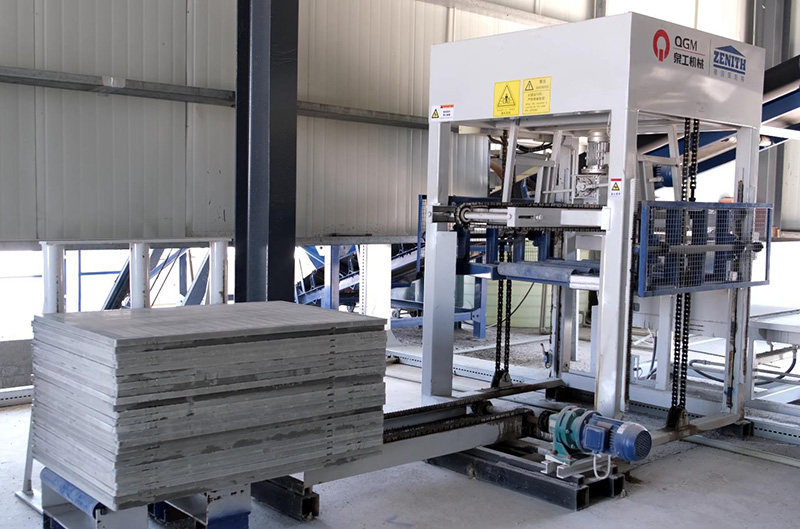

スタッカー/シンプルキューバー

昇降機＆フィンガーカー
