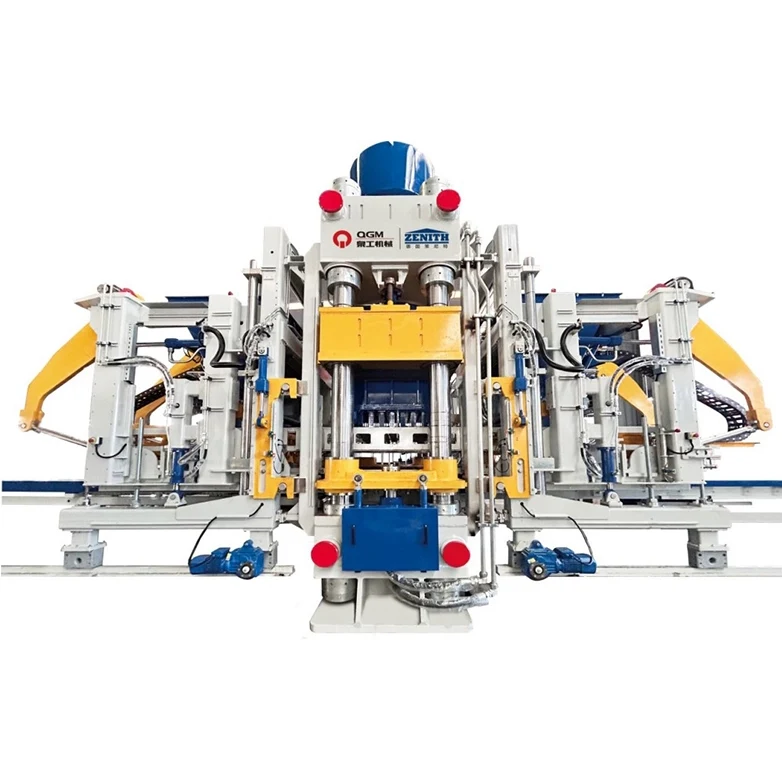

コンクリート製品用自動油圧コンクリートブロック製造機

統合された機械、油圧、電気アーキテクチャを中心に構築された VP シリーズは、高強度の機械フレーム、大トン数の油圧プレス、サーボ振動、インテリジェントなオートメーションを組み合わせています。主要システムには国際的に認められたコンポーネントが使用されており、安定した動作と一貫した成形パフォーマンスをサポートします。

600、900、1,500 トンの 3 つの加圧力構成を備えた ZN-VP シリーズは、異なる生産要件と製品仕様を持つコンクリート製品メーカーに拡張性の高いソリューションを提供します。
この機械は、成形圧力、材料の適応性、製品の柔軟性が重要な用途に特に適しています。選択したモデル、金型構成、生産セットアップに応じて、機械は以下を製造できます。
●標準的なコンクリートブロックです。
●中空ブロック
●舗装ブロック
●縁石
●石目調コンクリート製品
●造園用品
●水利法面保護ブロック
●壁・コンクリート化粧製品

ZN-VP シリーズは、適切な材料の準備と混合設計を条件として、建設廃棄物、冶金固形廃棄物、鉱山の尾鉱、石粉、汚泥、砂洗浄泥など、さまざまな細粒および固形廃棄物ベースの原材料の利用もサポートします。

このため、ZN-VP シリーズは、固形廃棄物のリサイクルや付加価値のあるコンクリート製品に重点を置いたコンクリート ブロック製造プロジェクトに適したオプションとなります。

ブロックマシンの仕様

技術的なハイライト

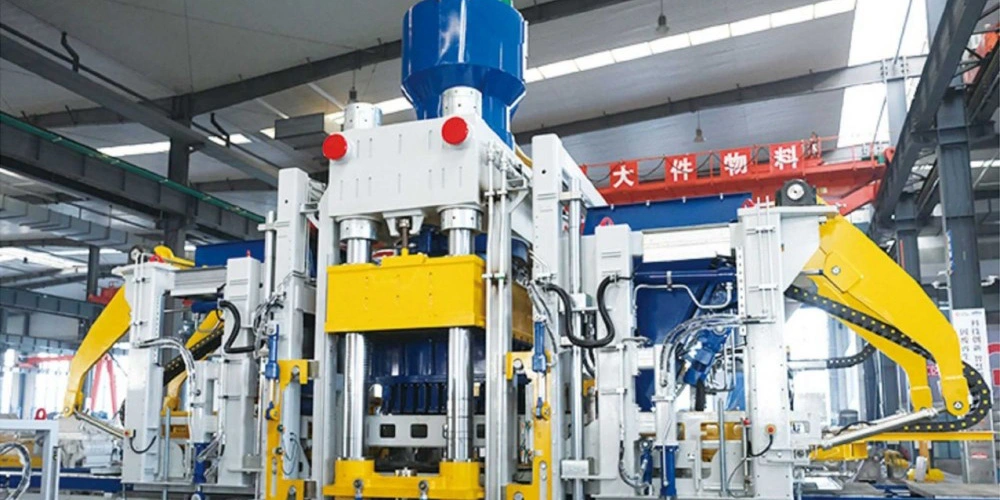

1. 安定した成形を実現する高強度機枠

主機フレームは特殊な形状の鋼材から製造されており、特許取得済みの構造設計技術が組み込まれています。
溶接フレームには振動応力除去処理が施され、構造の安定性が向上します。大径コラムは型を閉じる際のサポートとガイドを提供し、成形プロセス全体を通して正確な型の位置を維持するのに役立ちます。
離型システムは機械的同期を採用して離型を調整し、一貫した製品成形をサポートします。
高圧コンクリートブロックの製造では、安定した金型の動きと再現可能な成形条件を維持するために、剛性の高い機械構造が不可欠です。

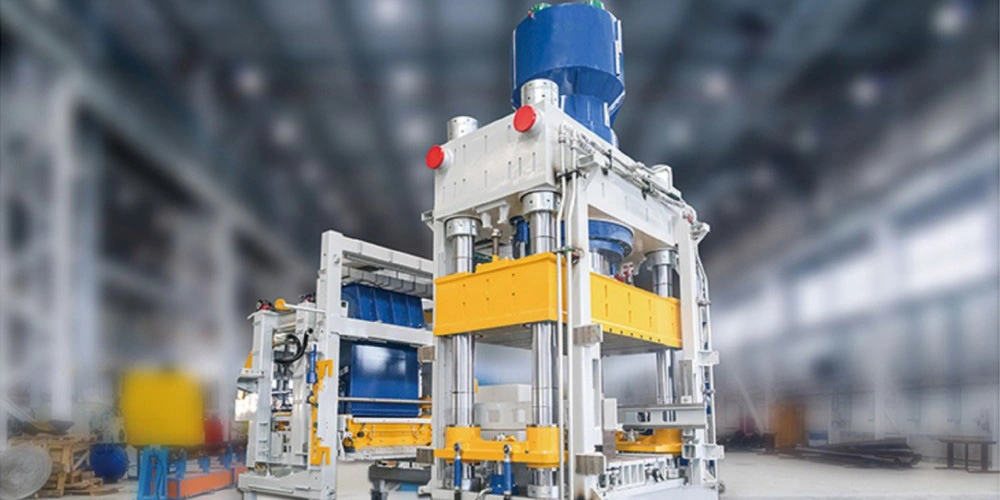

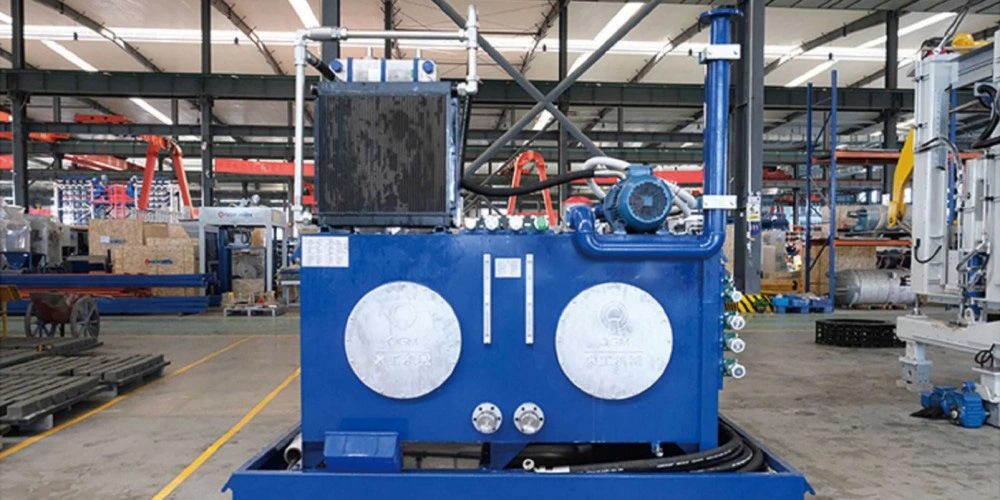

2. 大トン量油圧プレスシステム

ZN-VPシリーズの特長のひとつが油圧成形システムです。
3 つのモデルは、それぞれ最大主プレス力 600、900、1,500 トンを提供します。大口径メインシリンダーは、高圧コンクリート製品の製造に必要な成形力を生成します。
油圧システムには国際ブランドの油圧ポンプとバルブが使用されています。製品やプロセスの要件に応じて、プレス速度、圧力、ストロークを調整できます。
これにより、さまざまな製品タイプや材料特性に合わせて成形プロセスを構成できるようになります。
高圧油圧構成は、緻密なコンクリート製品を製造する製造業者や、微粉末や固形廃棄物由来の材料を含む混合物を扱う製造業者に特に関連します。

3. ドイツのサーボ振動技術

ZN-VP シリーズには、ドイツの先進的なサーボ振動技術が組み込まれています。
サーボモーターは、迅速な応答と振動パラメータの正確な制御を提供し、生産要件に応じて加振力と振動性能を調整できます。
サーボ技術は、固定振動制御と比較して、さまざまな製品タイプや材料配合を切り替える際の柔軟性が高くなります。
制御された振動プロセスはコンクリートの圧縮をサポートし、一貫した製品形成条件の維持に役立ちます。
サーボ振動コンクリートブロック成形技術は、生産ラインが単一の標準化された製品を継続的に稼働させるのではなく、複数の製品仕様に対応する必要がある場合に特に価値があります。

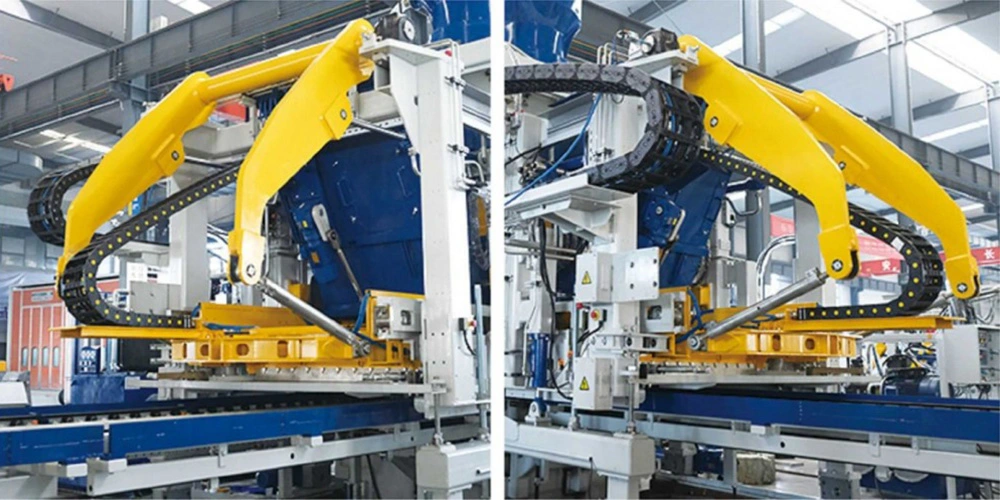

4. メンテナンスを容易にするスイングアーム供給システム

材料供給システムは、安定した材料分配のために堅牢なスイングアーム構成を使用しています。
大径ガイドホイールが供給キャリッジのスムーズな動きをサポートし、キー接触面には交換可能なウェアプレートが取り付けられており、メンテナンスが容易です。
給餌プラットフォームには交換可能な摩耗コンポーネントも使用されています。油圧ロックにより、検査、清掃、メンテナンス作業中に供給セクションを開いて固定することができます。

この設計により、摩耗部品へのアクセスが容易になり、日常のサービス作業の複雑さが軽減されます。

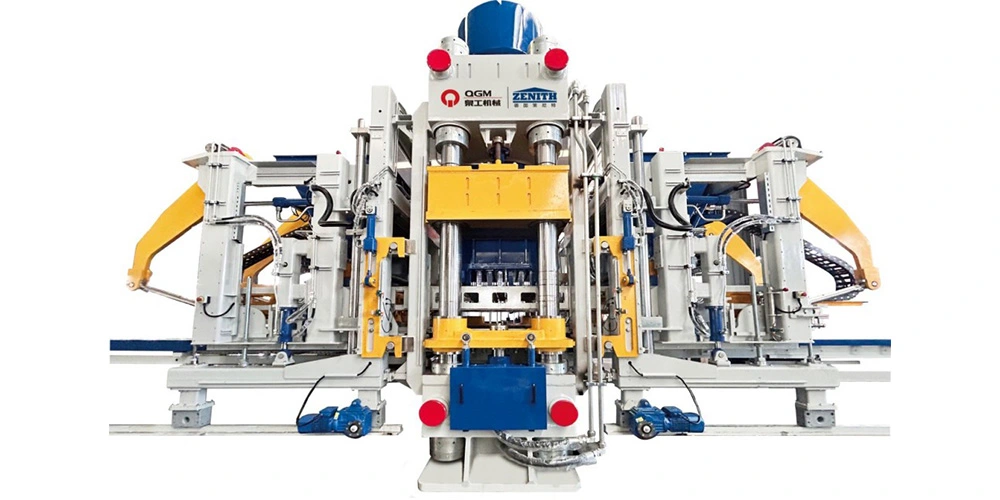

5. 静的プレスと振動成形の一体化

ZN-VPシリーズは、高圧静圧プレス＋サーボ振動の2つの成形機構を組み合わせた製品です。
油圧システムが主な成形力を提供し、振動システムが成形中の材料の圧縮を補助します。
オリジナルの技術構成によれば、このシステムは、対応するモデルに最大 900 または 1,500 トンの主加圧力と 120 kN の振動力を提供します。
この統合技術は、粗固形廃棄物材料と超微粉材料の両方を使用する乾式コンクリート製品の成形要件に対処することを目的としています。

以下の生産に適用できます。
●石調コンクリート舗装
●透水性舗装品
●縁石
●従来のコンクリートブロック
●景観コンクリート製品
●その他特注コンクリート製品

製品の多様性と材料の柔軟性の両方を必要とするプロジェクトでは、プレスと振動を組み合わせた構成が、従来の静圧または振動のみの成形システムの代替手段となります。

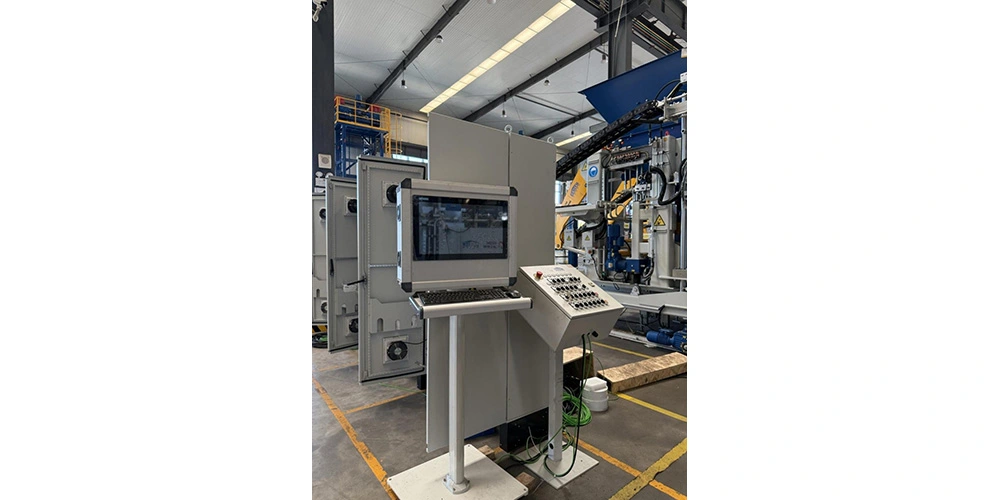

6. 自動制御でより安定した生産管理を実現

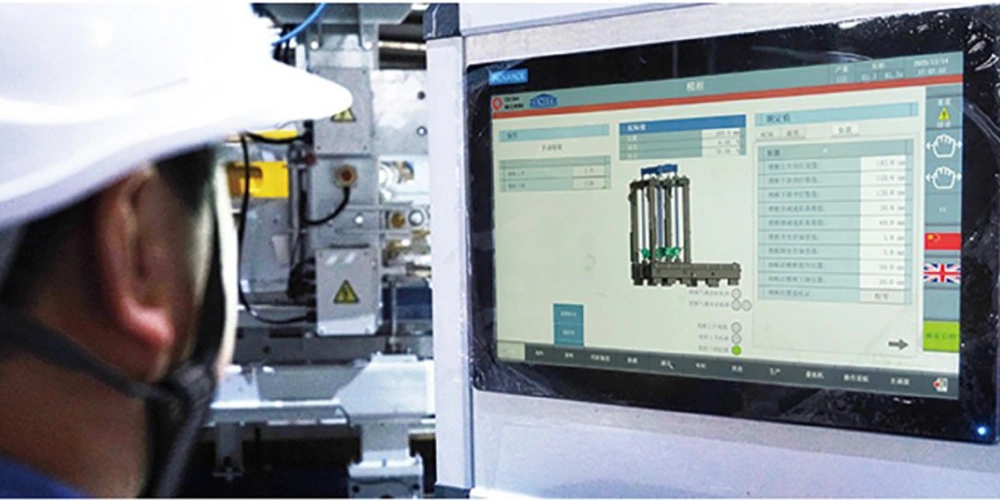

ZN-VP シリーズは、ドイツのオートメーション技術と視覚的なヒューマン マシン インターフェイスを統合しています。
制御システムは機械の成形プロセスを調整し、オペレーターに生産管理のための明確なインターフェースを提供します。

主な機能は次のとおりです。
●生産レシピ管理
●動作パラメータ管理
●設備状態監視
●生産データ収集
●機械の動作制御
●設備情報の見える化

不必要な手動介入を減らすことで、統合制御アーキテクチャにより、オペレータが生産パラメータをより一貫して管理できるようになります。
自動化されたコンクリートブロック生産ラインの場合、集中制御により、ブロック機械と上流または下流の機器の間のより明確なインターフェースも提供されます。

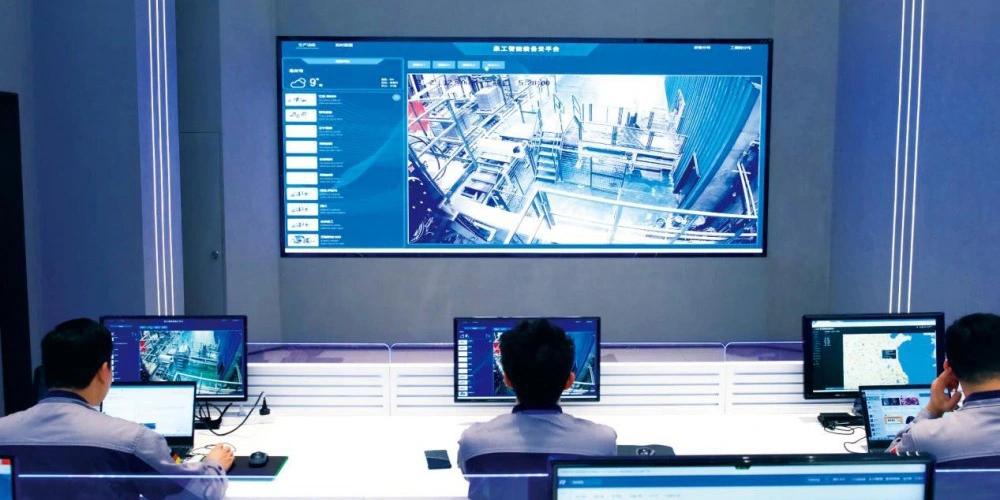

7. 知能化機器クラウドサービスプラットフォーム

QGM インテリジェント機器クラウド サービス プラットフォームは、ローカル制御キャビネットを超えてマシン管理を拡張します。
このプラットフォームは、クラウド コンピューティング、データ通信、機器モデリング、人工知能、ファジー ニューラル ネットワーク、ビッグデータ技術を統合し、機器の動作情報と使用パターンを収集および分析します。

システム構成と認証に応じて、プラットフォームは以下をサポートします。
●オンライン設備監視
●遠隔機器制御
●遠隔技術サポート
●故障予兆検知
●故障診断
●設備の健全性評価
●自動稼働レポート
●設備データ分析

これにより、ブロック製造機とクラウドベースのサービス機能の間にデジタル接続が確立されます。
海外のブロック製造業者の場合、生産装置が製造業者のテクニカル サービス センターから遠く離れた場所にある場合、クラウドベースの装置監視により追加のサポート層を提供できます。
QGM のインテリジェント機器とクラウド サービスのアプローチは、デジタル接続されたブロック製造機器とインテリジェントな生産システムの広範な開発と一致しています。

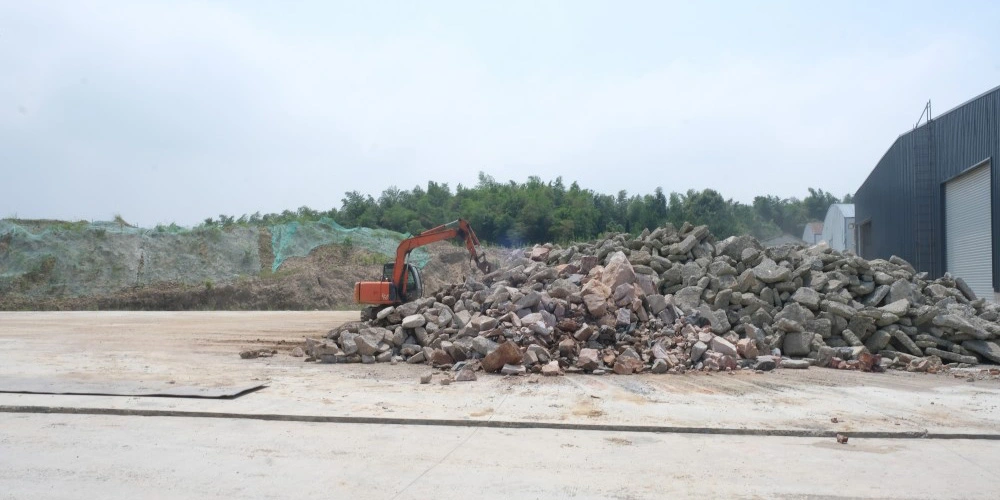

8. コンクリート製品製造のための固形廃棄物のリサイクル

ZN-VP シリーズの主な用途の特徴の 1 つは、さまざまな原材料への適応性です。
材料の特性、前処理、混合設計に応じて、この機械は次のような材料に使用できます。

固形廃棄物
●建設廃材 ●冶金固形廃棄物
●鉱山尾鉱
●石粉
●汚泥
●砂洗い泥

実際の材料の比率と配合は、地元で入手可能な材料の物理的および化学的特性に従って決定する必要があります。

コンクリート製品
このマシンは次のものを生産するように構成できます。
●標準的なコンクリートブロックです。
●中空ブロック
●舗装ブロック
●透水性舗装材
●縁石
●石目調コンクリート製品
●造園用品
●法面保護ブロック
●壁面化粧コンクリート製品

このため、ZN-VP シリーズは、適切に処理された廃棄物を市場性のあるコンクリート製品に変えることを目的とした固形廃棄物リサイクル プロジェクトに適しています。

9.フレキシブルコンクリート製品製造用に設計

ZN600VP、ZN900VP、ZN1500VP は、同じ油圧成形コンセプト内で 3 つの異なる装置構成を提供します。
適切なモデルの選択は、次のような要因によって異なります。
●必要押付力
●パレット寸法
●商品サイズ
●製品ラインナップ
●原材料の特性
●金型構成
●必要な生産規模
●工場スペースの確保
●充実したライン構成

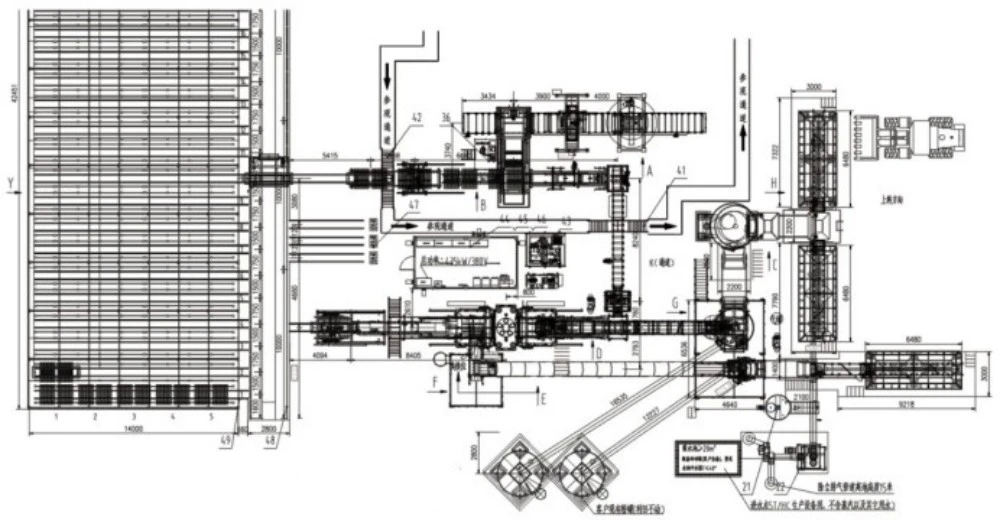

生産ラインのレイアウト

ブロックのサンプルとアプリケーション

動画
